不知道什么是旋转式滚珠丝杠花键吗?

作者:   发布时间:2019/4/30 16:28:12   浏览次数:189
不知道什么是旋转式滚珠丝杠花键吗?

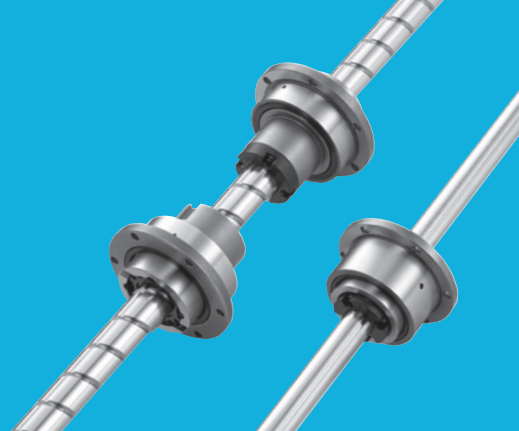

TBI旋转式滚珠丝杆花键结构设计特长:

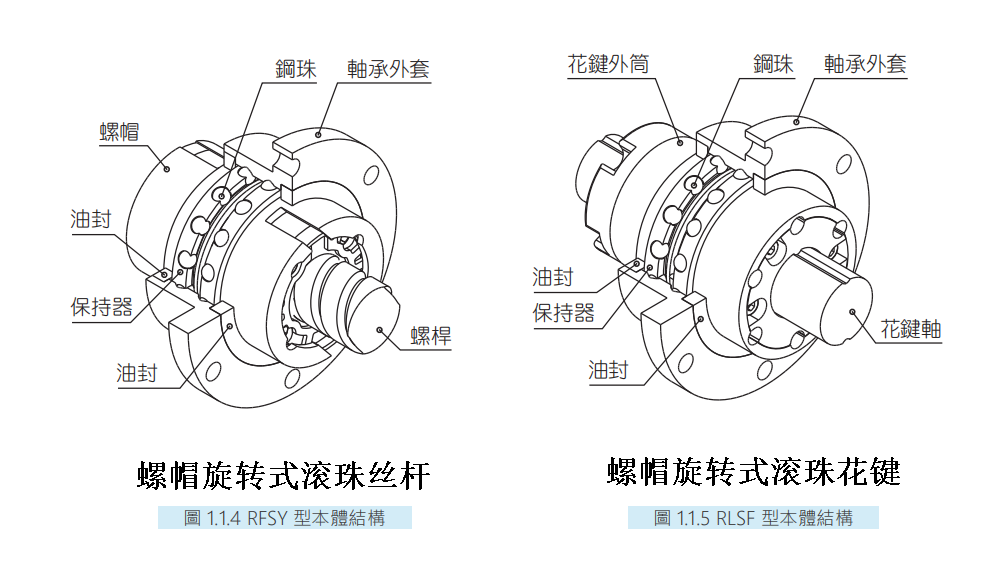

螺帽旋转式滚珠丝杆是在螺帽的外径上装上专用的轴承外套而运转动作,通过让螺帽旋转或停止运动,只用一根轴就能够进行两种(旋转、螺旋)模式运动。

旋转式滚珠花键则是在花键外筒的外径上装上专用的轴承外套而运转动作,通过让外筒旋转或停止运转,只用一根轴就能够进行两种(旋转、直线)模式运动。

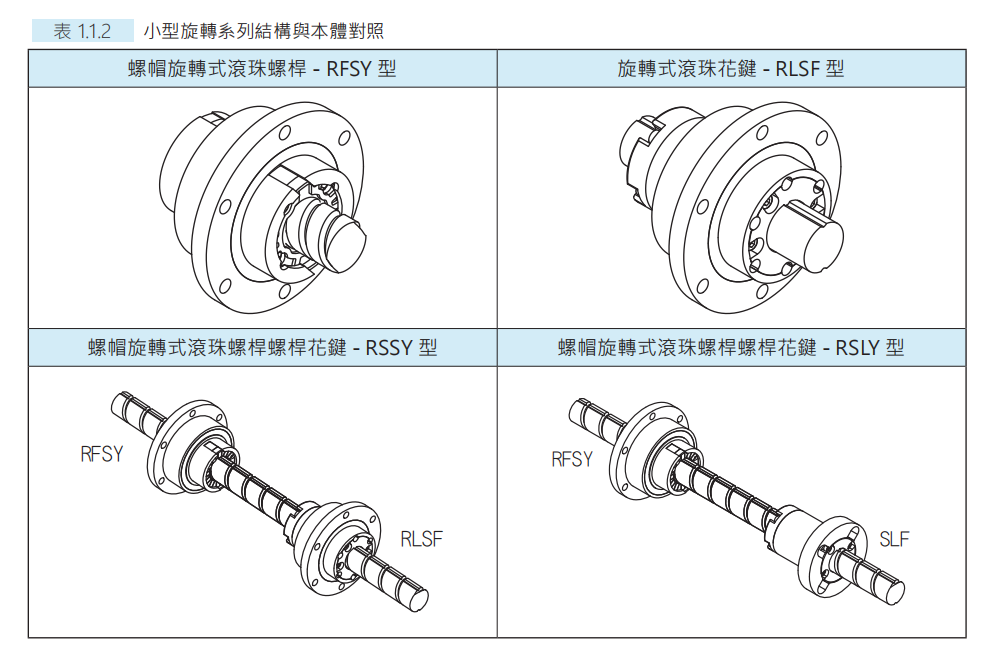

旋转设计相同,其主轴运行动作不同。而TBI研发中心完美的把两者结合一起在同一根轴上,使两者可以同时在一根轴上运作,达到一种特殊效果需求。

适用于水平多关节机械手臂、产业用机器人、自动化装载机、机械加工中心的ATC装置等,最为适合在旋转与直线运动的组合装置上使用。

旋转方向零间隙/高定位精度

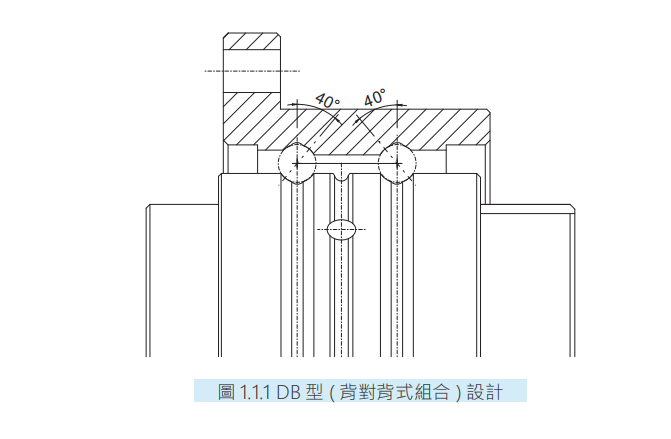

    螺帽与钢珠接触角未40°,采用轴承DB型(背对背式组合)设计,由于珠槽有效中心的宽跨使得这种设计特别适用于承受力矩荷载。

高速/运行顺畅

    旋转系列丝杆都是高道程滚珠丝杆,可高速流畅平滑的运动。

低噪音

    透过高精密的研磨技术让钢球在螺帽内平顺的沿切线方向行走,减少因阻滞而产生的噪音和摩擦力。
