滚珠花键

台湾TBI滚珠花键

产品类别:滚珠花键 产品品牌:台湾TBI

台湾TBI滚珠花键

滚珠花键介绍:

滚珠花键是利用装在花键轴外筒内的滚珠,在精密研磨的滚动沟槽中,同时进行平滑滚动及传递力矩,TBI采用独特之接触点设计,具有更大之接触角度(40°),除了具有高度的灵敏性外,更能大幅提升负载能力,适用于振动冲击负荷作用过大、定位精度要求高、以及需要高速运动性能的环境,在这类环境下也能发挥有效的作用。同时即使代替直线滚珠衬套使用时,因轴径相同的情况下,滚珠花键所具有的额定负荷是线性衬套的十几倍,所以能使设计变得十分小巧,即使在悬臂负荷、力矩等作用的情况下,也可以安全的使用并且具有高耐用性。

滚珠花键构造:

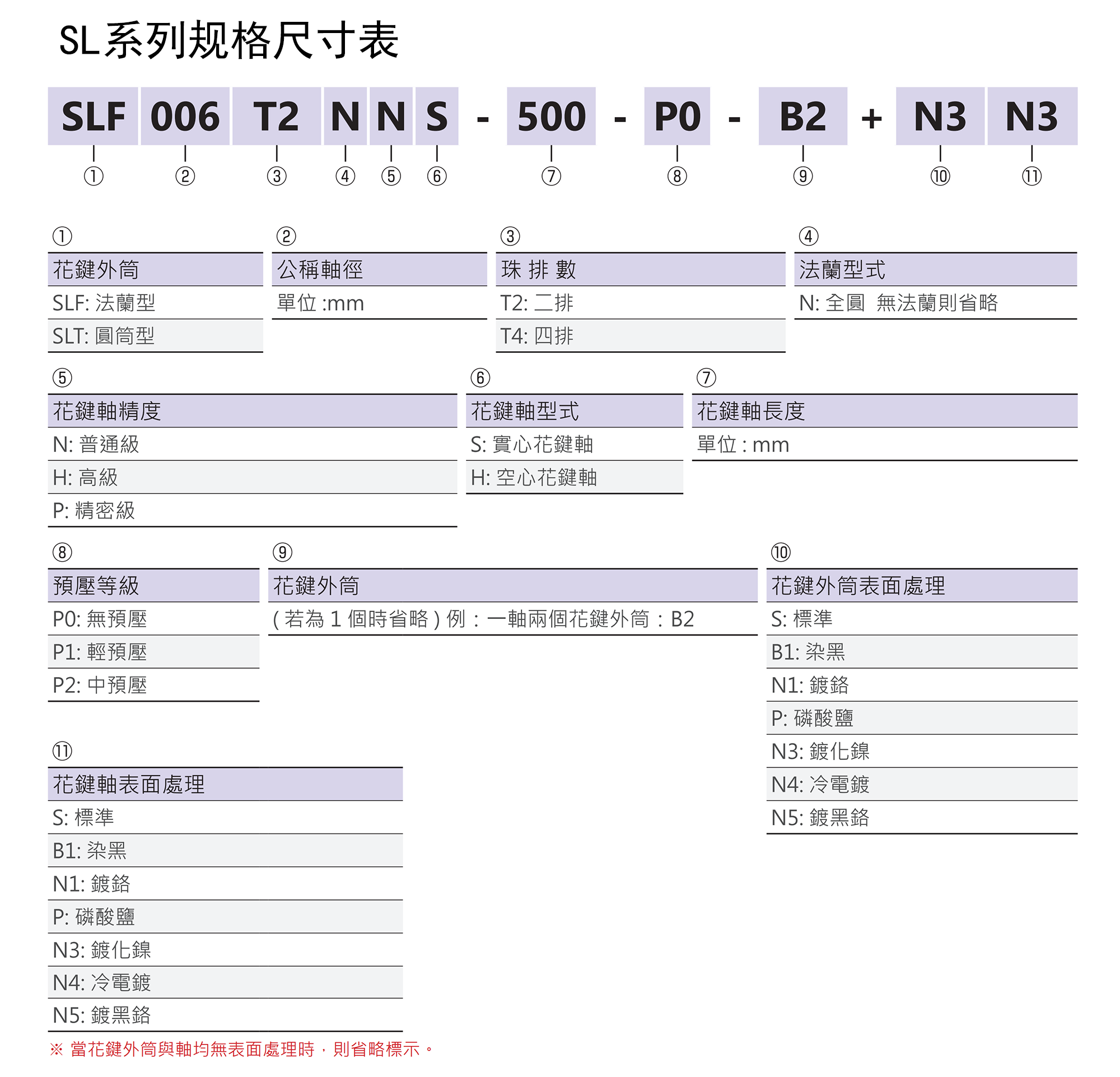

TBI滚珠花键可分为圆形法兰SLF型、圆筒型SLT型、强化防压SZF型、方法兰SOF型及圆筒SOT型五种型式,因轴径的大小钢球之接触路径又可分为2排(180°)(SLF/SLT/SZF6-20)、(SOT/SOF8-25)和4排(70°)(SLF/SLT/SZF25-50),此外亦提供空心轴供选择使用。

花键安装:
