直线导轨

STAF非链带式标准直线导轨-BGX系列

产品类别:直线导轨 产品品牌:STAF(台湾)

STAF非链带式标准直线导轨-BGX系列

BGX非链带式直线导轨

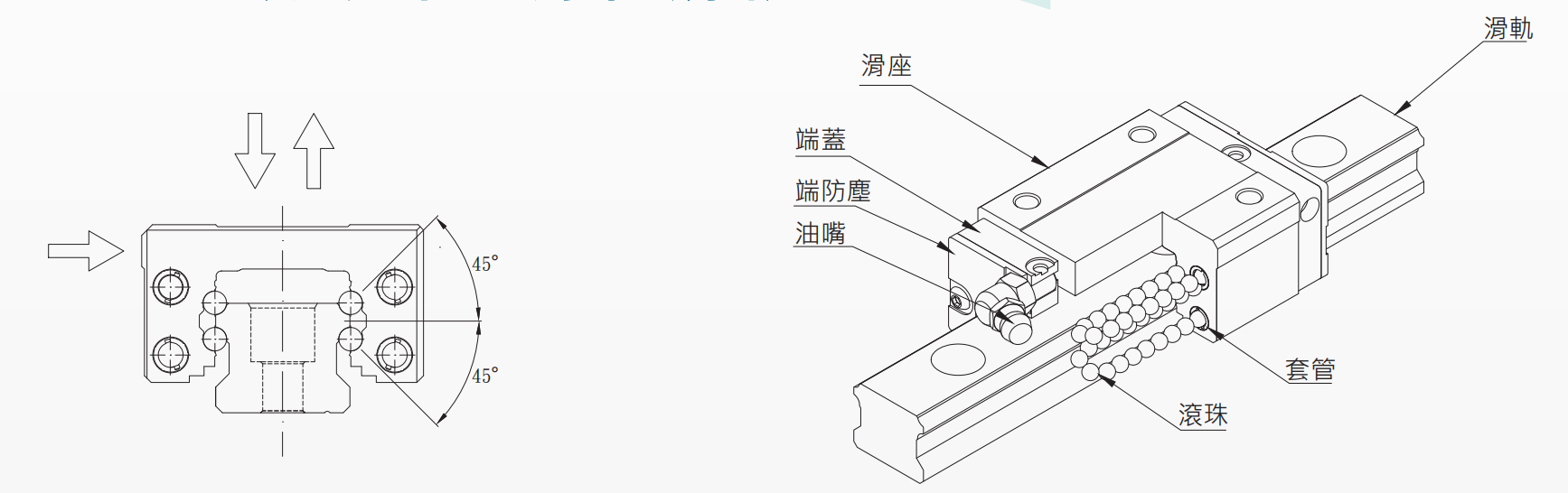

BGX系列四列钢球高刚性等负载设计:

四排珠之设计滚珠于滑座与滑轨之间成4点45度角接触,可平衡抵消来自各方向滑座所受的力,不论滑轨呈任何角度装置,各方向之负载能力皆相等,广泛应用各类型机器採用,相较于哥德式二排沟设计,四排珠有著较高刚性、精度及寿命之优势,尤其X型之四排珠设计拥有自动调心能力,即使装配轨道基准面产生很大的偏差或组合出现误差,都能被系统自身消除掉,因而可获得轻快精准的直线运动。

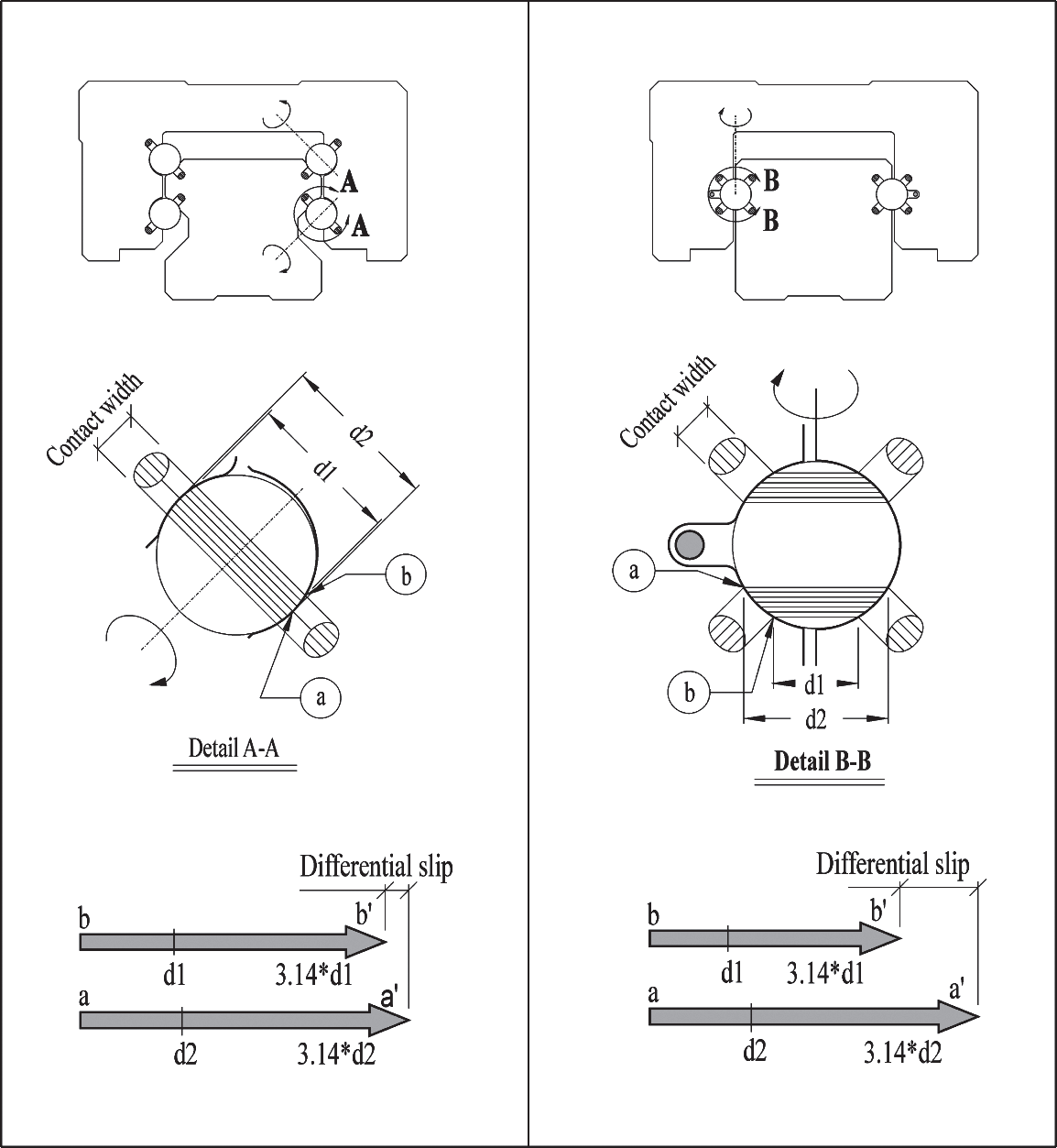

四列钢球等负载设计与二列钢球歌德式设计优劣对比表


四列钢球等负载设优点:

运动轻快、低摩擦阻力、额定负载大、高刚性

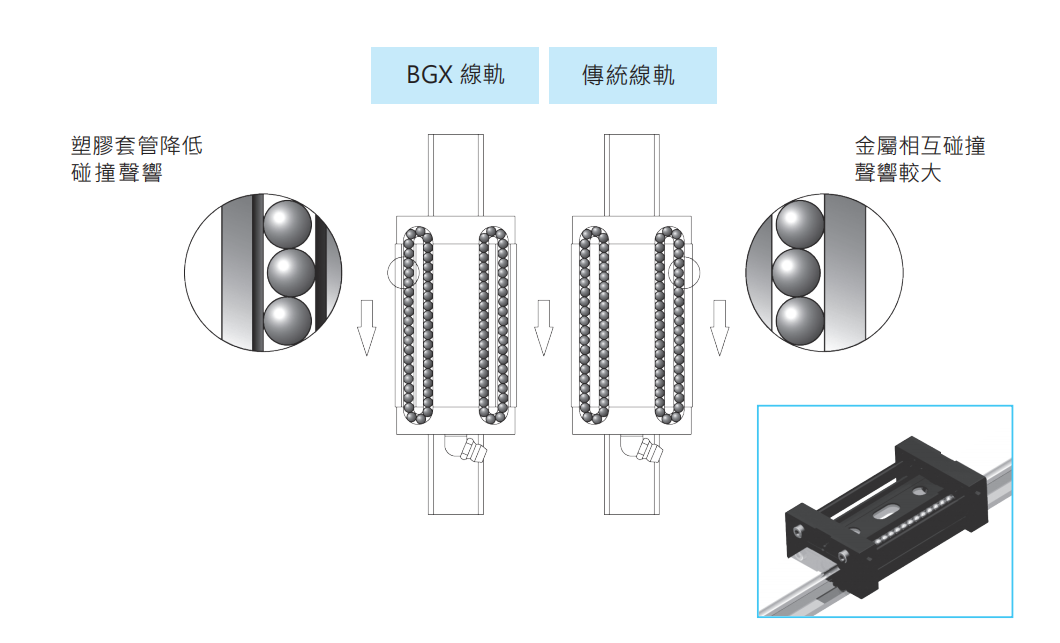

BGX循环套管静音系统:


高分子聚合物套管,其材质可大幅减低滑座,高速运行滚珠碰撞声音

优点:

1.滑座运行声音降低

   BGX线性导轨滚珠循环使用高分子聚合物套管作为循环材质使用,使滚珠产生尖锐声音机会大幅度下降。

2.润油效果好

   BGX循环套管使用高分子聚合物可增进油品油润效果。

3.寿命稳定

   BGX循环套管静音系统优点:

   无传统线性导轨金属管壁碰撞声音

   润滑效果优于传统线性导轨

   高速运行滚珠与管壁摩擦较小

以上描述.BGX循环套管静音系统可保障线性导轨预期使用寿命

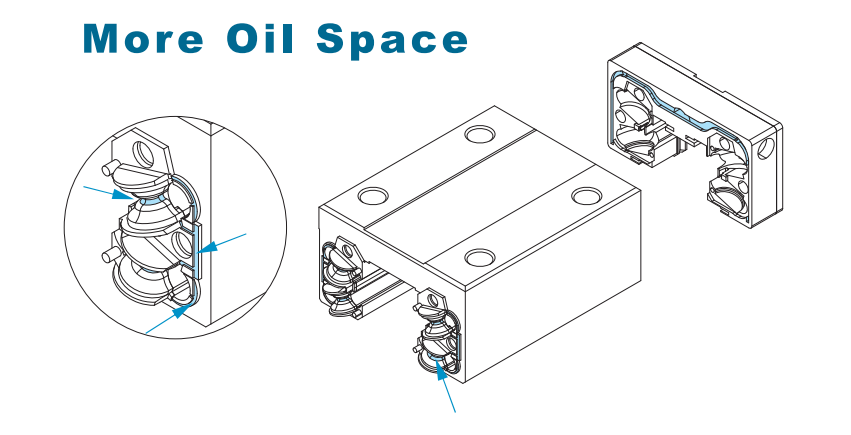

循环系统储存空间:


BGX循环系统创造了许多储油空间,使润滑油拥有更多的空间容纳,不易完全流散。线性滑轨移动产生惯性,会带动整体的润滑油散佈整个金属结构,使整体使用寿命更加稳定。

而线性滑轨静止之后,润滑油流散金属表面也会回到BGX循环系统的容油空间,持续保障使用寿命。

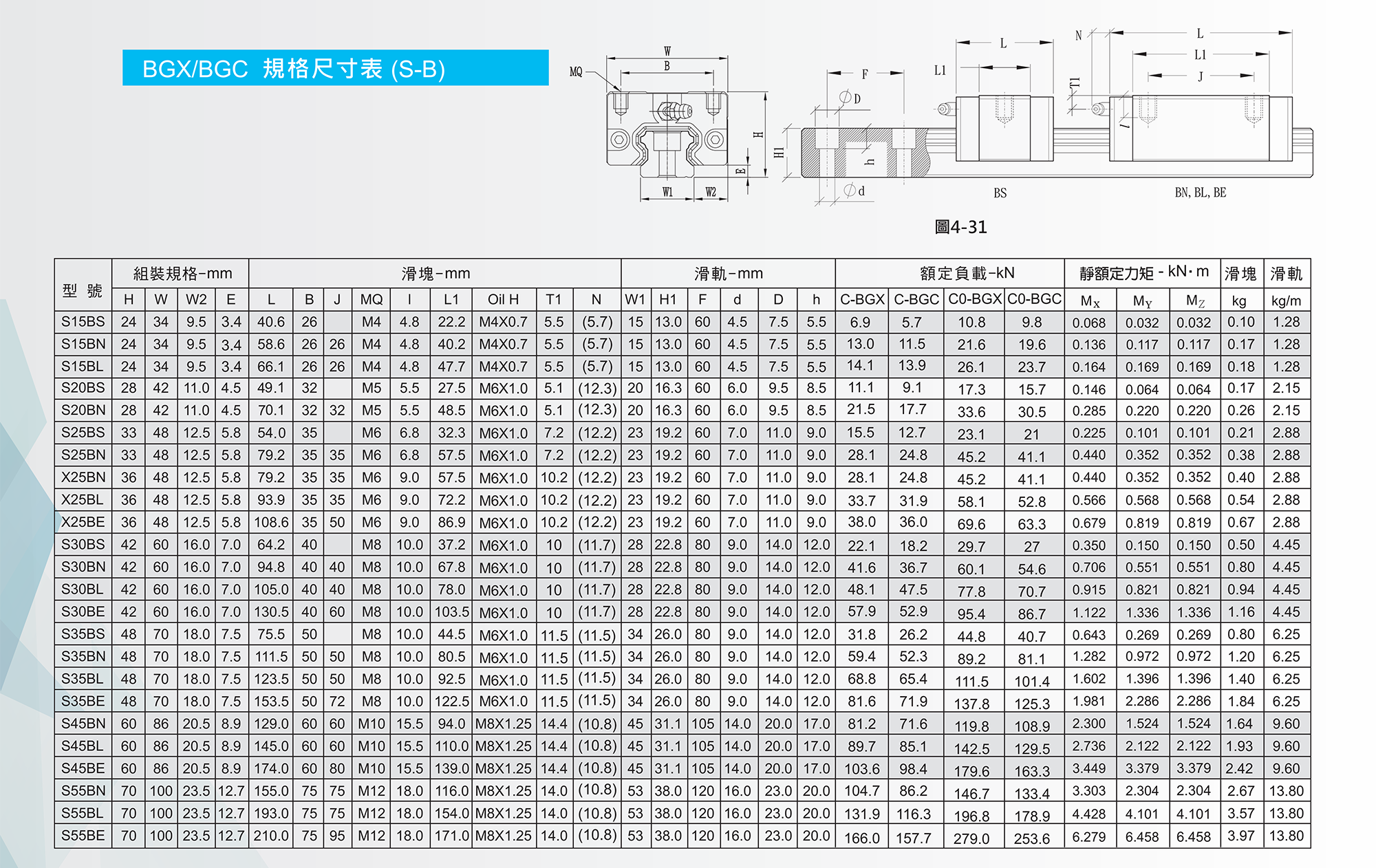

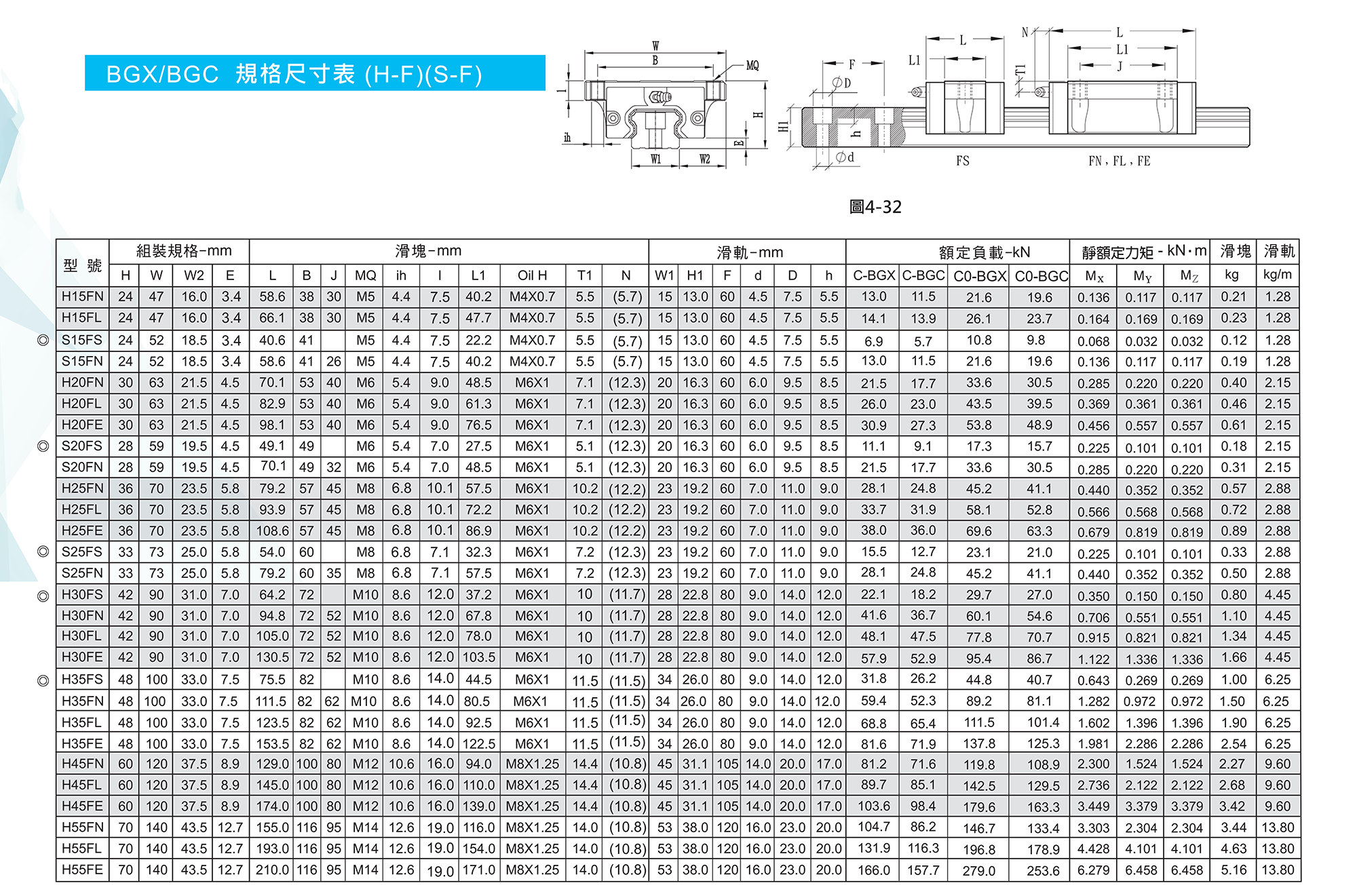

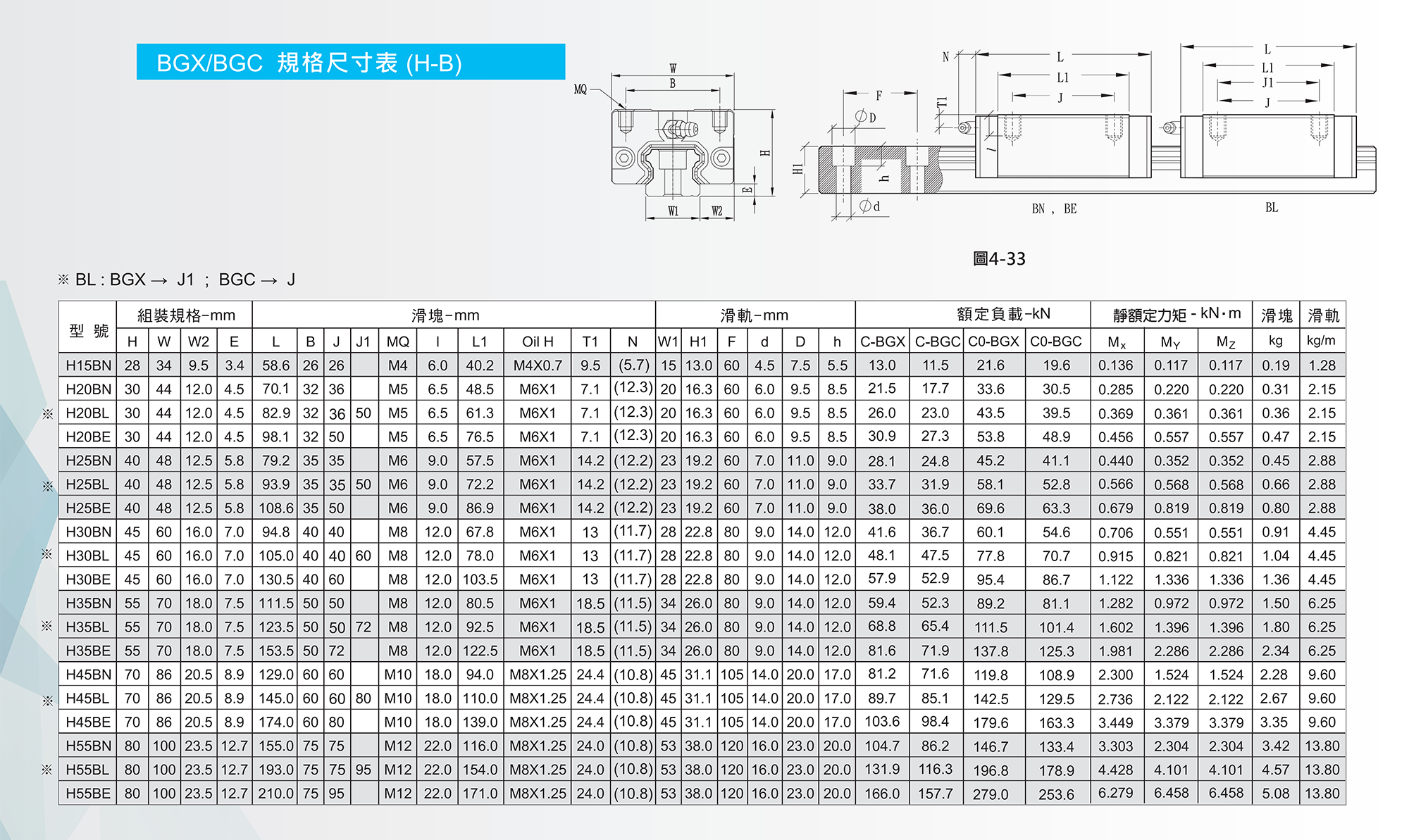

直线导轨型号规格定义
