STAF链带式微型直线导轨-MBX系列

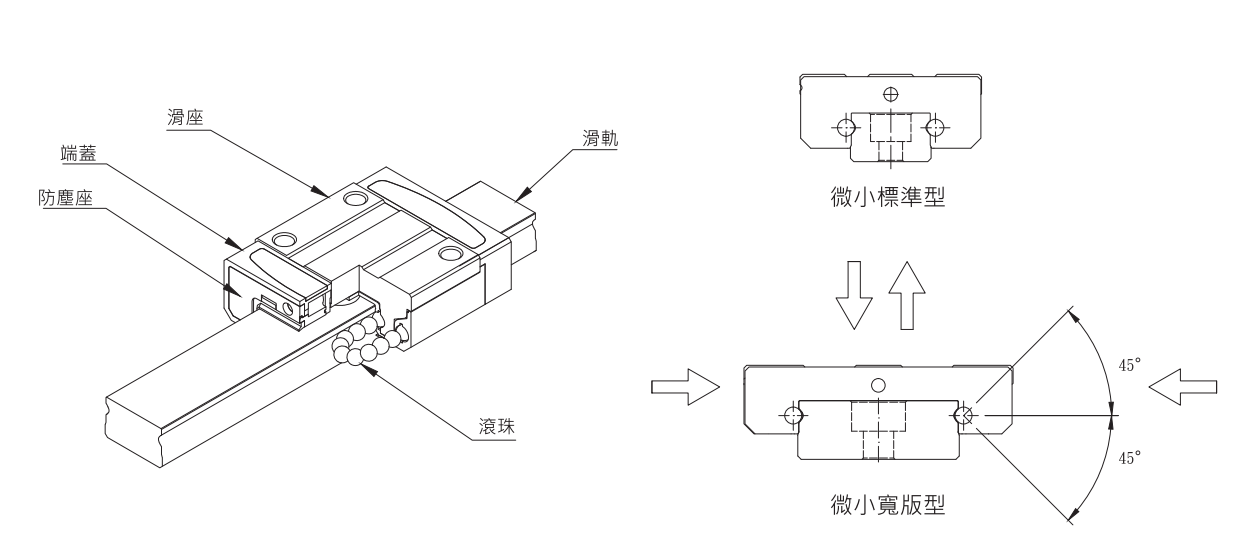

本体构造：

产品特点：

MBX非链带式和MBC链带式直线导轨，采用2列歌德式圆弧接触式45°接触角的设计。有点如下：

可以承受各个方向的负荷，对于要求节省空间的条件、力矩作用的部位等都有优良的表现。另外，使用MBC链带型可消除滚珠之间的摩擦外，也能提升油润效果，能够均匀的将润滑油注入每个循环回路，无论各种安装方式都可以获得最佳的润滑效果，并且提升整体的行走顺畅性与使用寿命，实现高精度、高可靠度及平滑稳定的直线运动需求。

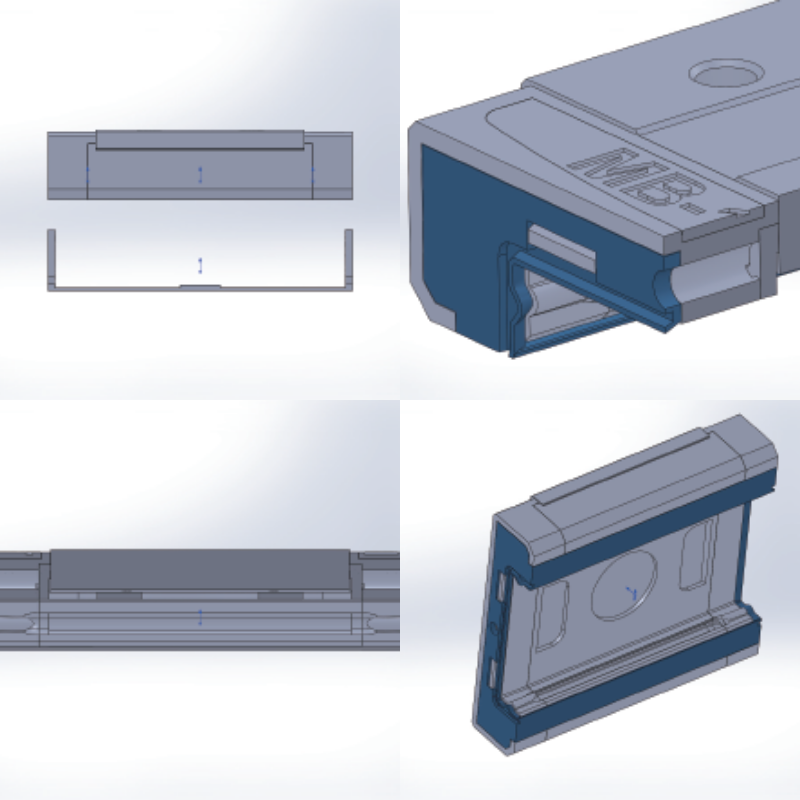

塑料迫紧系统确保精度：

优点：

体积小、占用空间小

不仅限机械加工限制，只依靠射出技术

特点说明:
塑件迫紧结构利用塑件环环相扣的约束，提供固定功能外，组装定位上更加方便迅速，也大幅度提昇可利用空间，使客户能有足够空间可充分利用。塑件迫紧结构的优势在于无需考量螺丝设计顾虑的因素。例：扭力大小所造成变形及螺丝因震动而松脱等技术问题。不但有利于普及微小型线性滑轨，更可推进小型化尺寸的微小型线性滑轨。

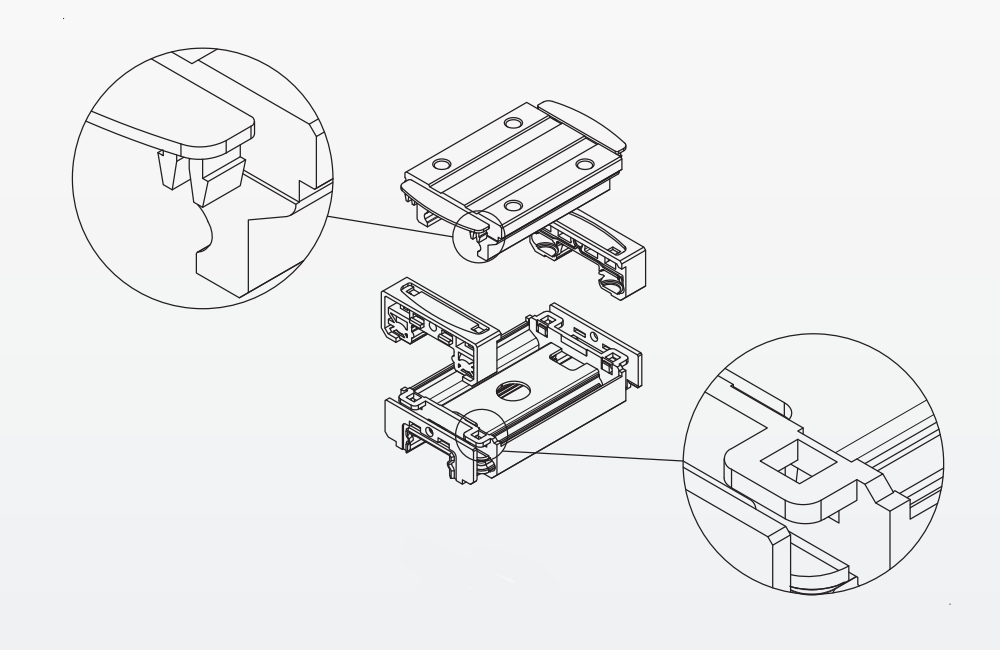

外扣式防尘设计：

优点：

1.卡榫设计提升微小化可行性

2.将端盖精密结合，并增加刚性。

3.具备下防尘，使滑座在行走时不易有异物进入。

特点说明:
防尘卡榫结构利用塑件提供固定功能外，也大幅度提昇可利用空间，本身结构使用塑胶射出完全没有使用螺丝设计，传统的螺丝设计容易将塑件变形，因此採用此设计并克服变形问题，此外，防尘座採用一体式设计，此设计不仅有左右两边防尘连下方也有防尘功能，使在环境恶劣下依然可以进行使用。一体式设计可将端盖包覆完全，并增加整体刚性。
