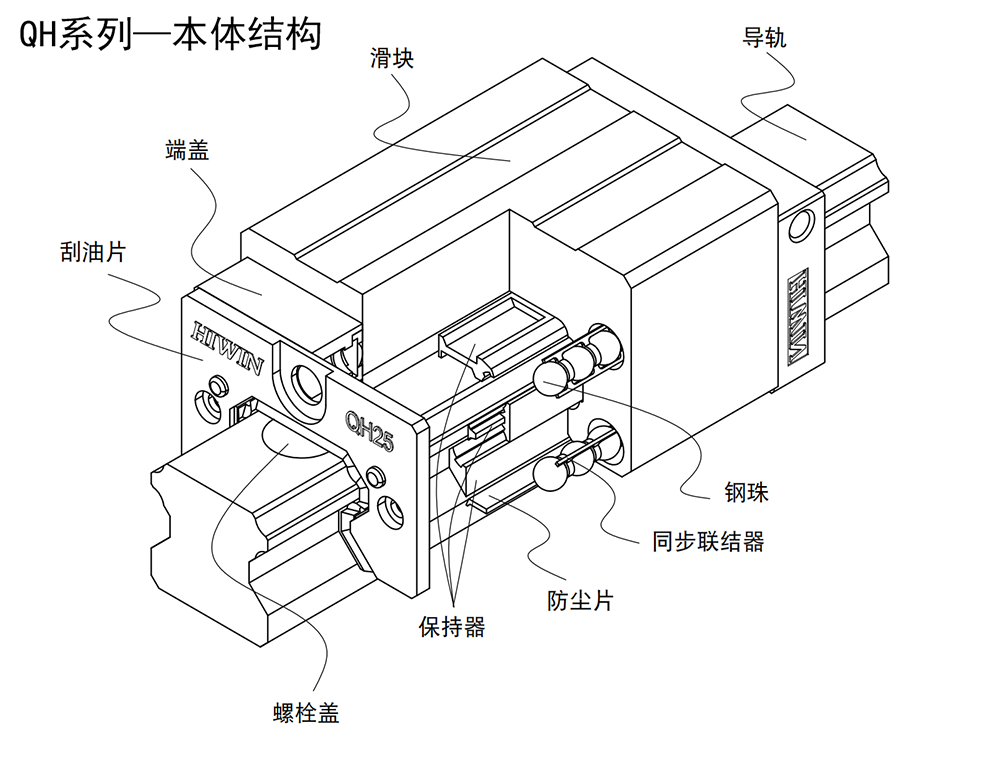

QH系列-静音式高组装型滚珠线性导轨

QH系列静音式线性滑轨，乃基于四列式单圆弧牙型接触设计，为提升竞争优势，而积极研发之高性能线性滑轨。采用SynchMotion技术的QH系列线性滑轨搭载具储油功能的专利同步连结器，可有效降低运转时噪音、提升运转平顺性、寿命与润滑效率。采用SynchMotion技术的QH系列线性滑轨更具有更广泛的产业应用性，更适用于高速、宁静于低发音需求的高科技产业。

QH系列分为非互转性及互转性两种线性滑轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法连到非互换型所拥有的超高精度等级。不过由于HIWIN的制造上有良好的尺寸控制及规格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。

产品特点:

(1)低噪音设计

利用同步连接器可使滚珠均匀等开隔的排列，滚珠与滚珠见得相互撞击金属声消失，尖锐的高频声音强度有效降低。总和的声音强度与旧有系列比较在各个速度域有效降低约5分贝。

(2)自行设计无需添油

专利的同步联结器在中间的间隔部设计有储油的空间，可供给钢珠在运行时润滑之需要，且在经过放心迂回部时，能够将润滑油均匀的补充储油空间内。继续均匀润滑钢珠，所以补充润滑油的频率可有效减少。

(3)提升运动平顺度

传统不具同步连接器之线性滑轨开始运动时，负荷侧的钢珠会先运动，再推挤方向迂回转部与无负荷侧内的钢珠，造成连续的来回碰撞，使得摩擦阻力变动起伏剧烈。而采用SynchMotion技术的QH系列线性滑轨由于具有同步联接器，将同一循环内的所有钢珠串联在一起，所以当滑块开始运动时，所有钢珠几乎同时启动，且钢珠间并无来回的碰撞，在保持一定的运动惯性下，摩擦阻力的变动幅度能有效的减少。
