直线导轨

RG系列-滚柱型线性导轨

产品类别:直线导轨 产品品牌:HIWIN上银(台湾)

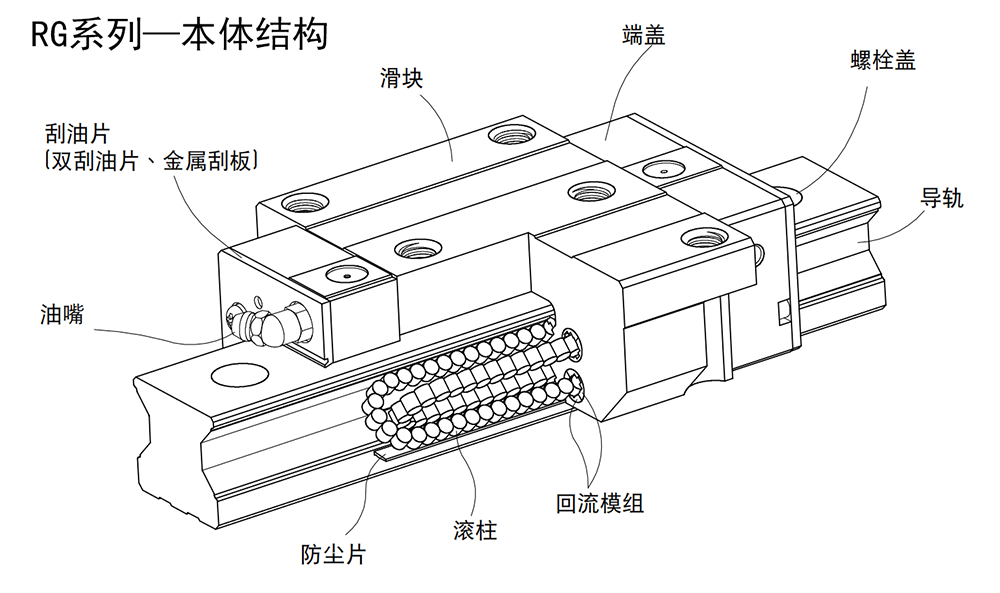

RG系列-滚柱型线性导轨


特点:

     RG系列线性滑轨以滚柱型滚动取代了钢珠,为现实超高刚性与重负荷能力而设计;透过滚动体与滑块的线接触方式,让滚动体在承受高负荷时仅仅形成微量的弹性变形,更由45度的接触角度的设计,让整体线性滑轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现,可大幅提升加工精度,达到高精度的诉求;由于超重负荷的特性,进而延长线性滑轨的使用寿命。非常适合高速自动化产业机械及高刚性需求的设备使用。

(1)定位精度高

使用线性滑轨作为线性导引时。由于线性滑轨的摩擦方式为滚动摩擦;不同摩擦系数降低至滑轨导引的1/50,.动摩擦力与静摩擦力的差距亦变的很小。因此运行机台时,不会有打滑的现象发生,可达到um级的定位精度。

(2)磨耗少能长时间维持精度

传统的滑动导引,无可避免的会因油膜逆流作用造成运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损、而滚动导引的磨耗非常小,故能长时间维持精度。

(3)适用高速运动且大幅降低机台所需驱动马力

由于线性滑轨移动时摩擦力非常小,只需、较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能降低床台电力损耗量。且引起摩擦发生的热较小,可适用于高速运行。

(4)组装容易并具有互换性

组装时只要先削或者研磨床台上滑轨之装配面,并依建让之步骤将滑轨,滑块分别以特定扭力固定于机台上,即能重现加工时的高精密度。传统的滑动导引,则需对运行轨道,既费事又费时,且一旦机台精度不良。线性滑轨具有互换性,可分别更换滑轨甚至是线性滑轨组,机台即可中心获得高精密度的引导。

(5)润滑构造简单

滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台适当的位置钻孔供油。线性滑轨则已在滑块上装置油嘴,可直接以注油枪打入油脂,亦可换上专用油管接头连接供油油管



应用:

     自动化设备、重型搬运设备、CNC加工机、重切削加工机、CNC磨床、射出成型机、放电加工机、大型龙门机床、高刚性与重负荷需求的工作机械。
