直线导轨和滚珠丝杠在数控龙门机床里的应用

作者:   发布时间:2020-11-30 17:16:27   浏览次数:209
直线导轨和滚珠丝杠在数控龙门机床里的应用

导轨和丝杠在数控龙门机床中是起到主要的传动作用,滚动导轨是采用滚柱导轨,滚柱导轨相比滚珠导轨的承载能力高出1.5倍,因滚柱的滚动接触面比滚珠的滚动接触面大,至此其滚柱导轨承载能力更强。

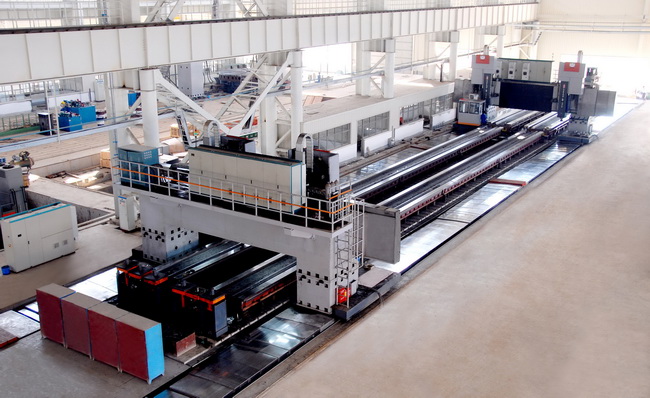

在数控龙门机床中X、Y、Z轴都会应用直线滚动导轨,且这种较大型精密设备滚柱导轨基本上都是采用55或55以上规格尺寸的型号,龙门机床中X、Y轴的精度应用选在2、3、4、三个等级,Z轴的精度在3、4、5级,如设备精度要求更高则会选择1、2级(1级为最高)。

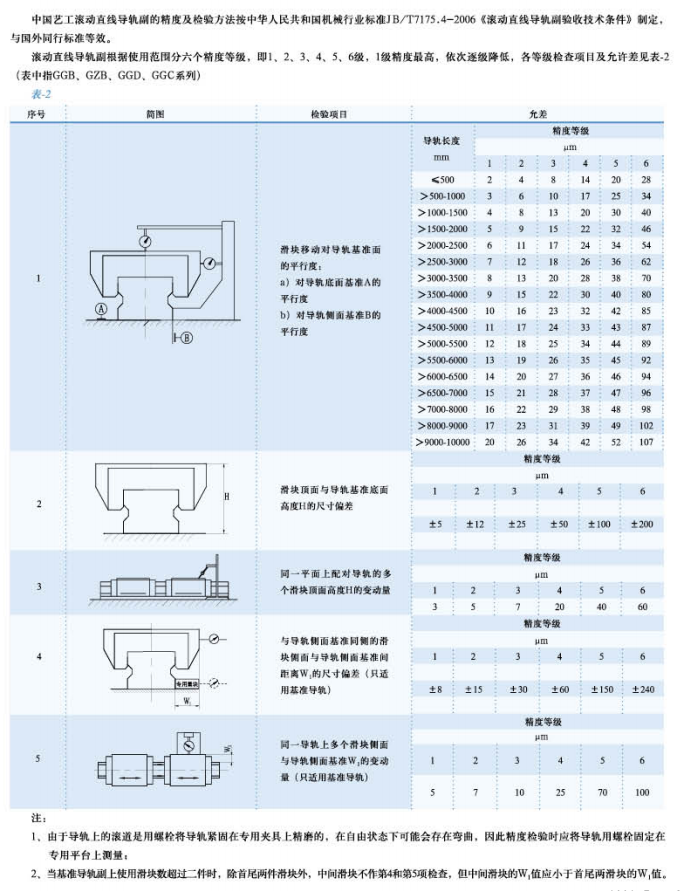

举南京工艺直线导轨副精度等级数据

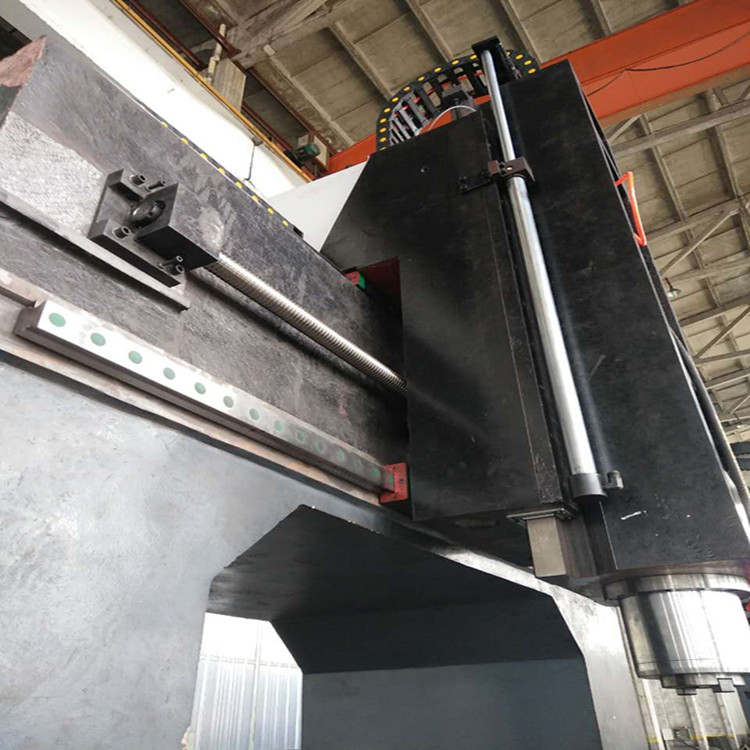

丝杠同样也是应用于X、Y、Z轴中,滚珠丝杠是机床上至关重要的传动部件,由伺服电机传动滚珠丝杠。滚珠丝杠是以配用2条滚柱导轨进行应用,类似于滑台,使其能够更好的保持高精度、平和运行。中小型龙门机床丝杠选用在轴径∅50-80,较大型龙门机床床在∅80-200;精度通常选用在:C2、C3、C4、C5级,设备需求精度不高可以选用在研磨C5、轧制C7级,依设备所需选用。
