直线导轨

台湾上银直线导轨HGW30HC

产品类别:直线导轨 产品品牌:台湾HIWIN

台湾上银直线导轨HGW30HC

台湾上银直线导轨/上银导轨/直线导轨/滚珠丝杆/台湾直线导轨/上银KK模组

型号:上银直线导轨HGW30HC

HG系列-重负荷型滚珠线性滑轨
HG系列线性滑轨,为四列式单园弧牙型接触线性滑轨,同时整合最佳化结构设计之重负荷精密性滑轨,
相较于其他之线性滑轨提升了负荷与刚性能力;具备四方向等负载特色、及自动化调心的功能,可吸
收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世
界工业产品发展的趋势,HIWIN四列式超重负荷线性滑轨,即为基于此理念开发之产品。

HG系列线性滑轨特点
1.自动调心能力
来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,即由钢珠的弹性变形及接触点的转移,即使安装
面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而得到高精度稳定的平滑运动。
2.具有互换性
由于对生产制造精度规格管控,线性滑轨尺寸能维持在一定的水准内,且滑块有保持器的设计防止钢珠
脱落,因此部分系列精度具可互换性,客户可依需要定购滑轨或滑块,亦可分开储存滑轨或滑块,以减
少储存空间。
3.所有方向皆具有高刚性
运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自
上下和左右方向的负荷;在必要时更可施加预压以提高刚性。


产品规格说明

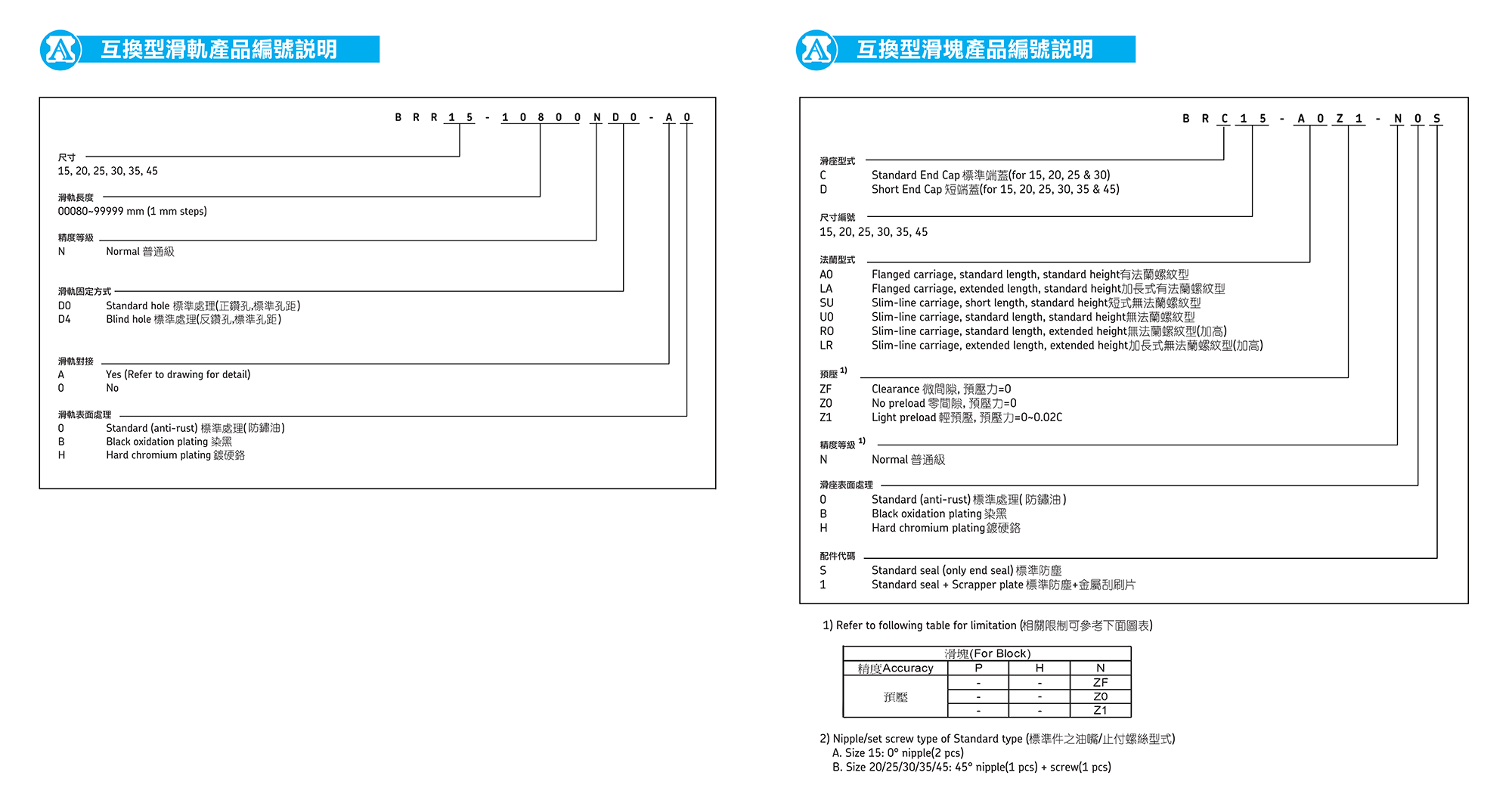

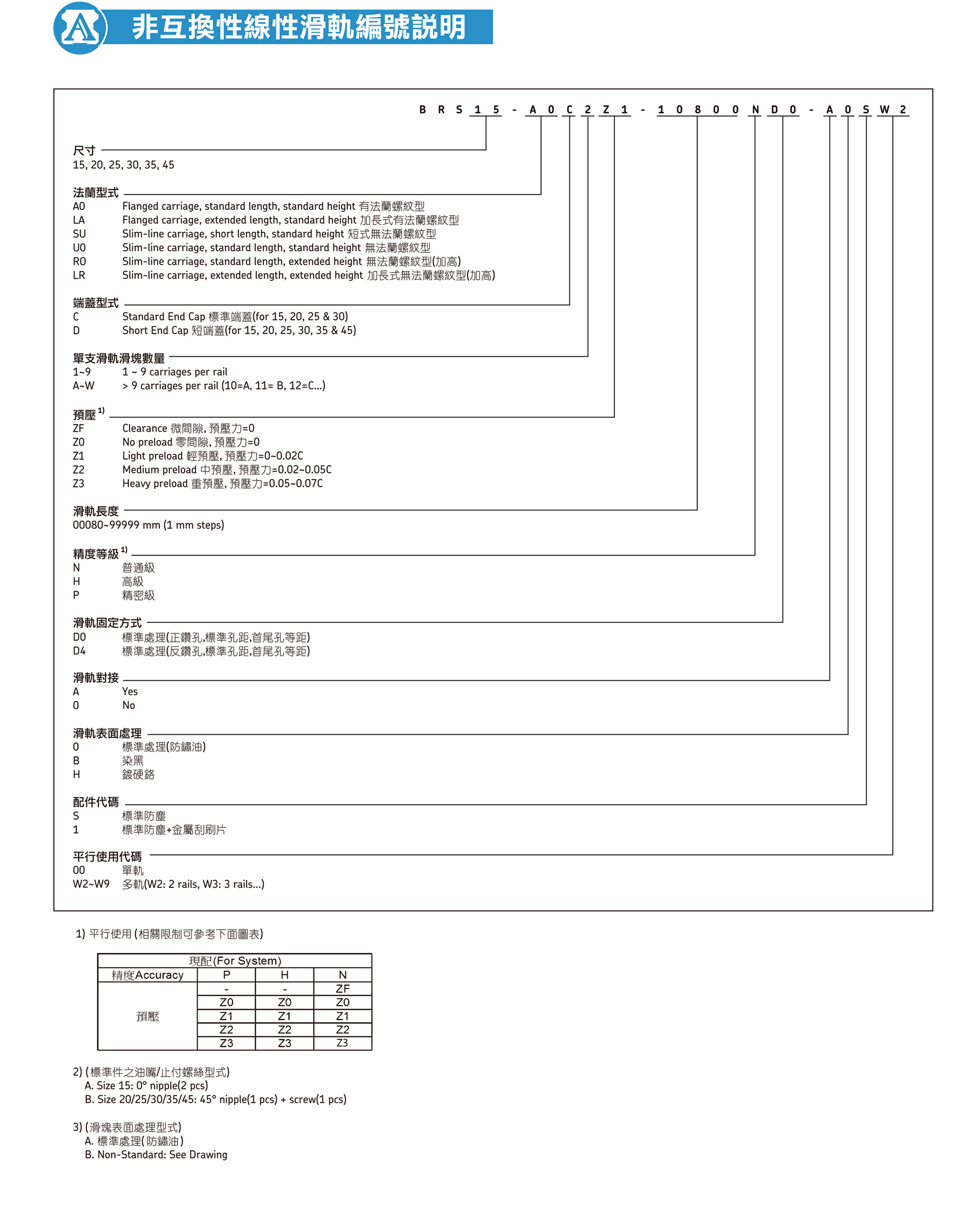

HG系列分为非互换性及互换性两种线性滑轨,两者规格尺度相同,主要差异点在于互换性型之滑块、滑
轨可单出互换使用,较便利,但其组合精度无法达到非互换性之高超精度,不过由于HIWIN在制造上有
良好的尺寸控制及严格的品质要求,互换性型之组合精度目前已达到一定的水准,对不需配对安装线性
滑轨的客户而言,是一项很好的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等
级、预压等规格要求,以利订货时双方对产品的确认。


HGW30HA,上银导轨HGW30HA,上银滑块HGW30CA应用及特点:
1.定位精度高,使用上银导轨作为线性导引时,由于上银导轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度。

2:适用高速运动且大幅降低机台所需驱动马力,由于上银导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用于高速运行。可同时承受上下左右方向的负荷 由于上银导轨特殊的束制结构设计,可同时承受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。


3.磨耗少能长时间维持精度 传统的滑动导引,无可避免的会因油腻逆流作用造成平台运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损,严重影响精度。而滚动导引的磨耗非常小,故机台能长时间维持精度.


4.润滑构造简单,滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴,可直接以注油枪打入油脂,亦可换上专用油管接头连接供油油管,以自动供油机润滑
HGW30CA,上银导轨HGW30CA,上银滑块HGW30CA分类及应用:
HG系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
EG系列:产业自动化机器、半导体机械、雷射雕刻机、包装机器
MGN/MGW系列:印表机、机器手臂、电子仪器设备、半导体设备。
选用精度等级 C,H,P,SP,UP等级视设备精度要求而定

MGN/MGW系列:印表机、机器手臂、电子仪器设备、半导体设备。
选用精度等级 C,H,P,SP,UP等级视设备精度要求而定
假定滑块尺寸及数目依经验选用


导轨两端端距具体尺寸可以根据客户实物切割,详细可咨询东莞市格阳机电设备有限公司:联系人徐小姐13829280252;0769-22322455
