直线导引系列直线导轨

产品介绍

带有线性循环球轴承单元的线性引导系统包括线性球轴承，滑架和导轨。它们有助于支撑点之间的较大距离，可以调整间隙并具有标准质量等级G3。

全补鞋在导轨的一侧或两侧移动，尽管尺寸很小，但仍具有很高的承载能力。当将鞋子用螺栓固定在车架上时，它们与导轨一起构成四排直线球轴承和导轨组件。正面和纵向侧面的刮刀与导轨一起形成间隙密封，从而在所有侧面密封滑靴。线性循环球轴承单元可以重新润滑。
托架包括一个阳极氧化铝基座和两个线性循环滚珠轴承单元。为了安装在相邻的结构上，滑架具有T型槽。间隙可以通过滑架侧面的三个螺钉进行调节；螺钉压在鞋的后部。
导轨可在导轨的一侧或两侧带有滚道。它们由硬化钢制成，并在所有侧面均进行了磨削。

特点

这些直线导引系统使用满装直线循环滚珠轴承单元 KUVS 和导轨 TKVD。可以调整游隙，行程长并且不受限制。

直线循环滚珠轴承单元可以直接安装到周边结构，或者集成一个滑块作为整体安装到周边结构。这就为很低的截面高度提供了柔性的方案。

由于直线循环滚珠轴承单元安装在导轨的侧面，因此可以提供较大的支撑距离。

承载能力

滚动体和滚道是两点接触，接触角为 45°。

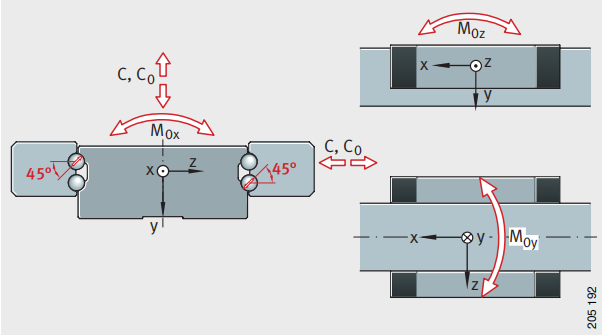

导引系统可以承受各个方向的力 – 除了运动方向 – 和绕各个轴的力矩，图 1。

承载能力和四列直线循环滚珠轴承及导轨组件 KUVE 接近，但是刚性略有降低。

承载能力和接触角
