滚珠花键

螺母旋转式滚珠花键STRA系列

产品类别:滚珠花键 产品品牌:

螺母旋转式滚珠花键STRA系列

产品介绍:

旋转式滚珠花键是在花键轴外径上设有3列负荷钢珠列,并采用哥德牙设计让3列钢珠可同时承受顺、逆时针之扭矩,以增加使用寿命及刚性。

花键帽外径上有直接装设的特殊轴承,且借由花键帽的旋转或停止,让花键帽能同时具备2种模式的运动:旋转与直线。各钢珠列通过装在花键帽内的特殊合成树脂循环器,持续进行整列循环运动,所以,即使将花键轴从花键帽中抽出,钢珠也不会脱落。
产品特点:
定位精度高
花键牙型为哥德牙,在施加预压后旋转方向没有间隙,能有效提高其精度。
小型的设计
将花键轴承套与支撑轴承设计为一体化结构,且花键重量轻,能实现小型及轻量的设计。
安装简便
花键轴承套与支撑轴承一体成形,组装时只需将螺丝与轴承套固定在支撑座上即可,十分简便。
支撑轴承刚性佳

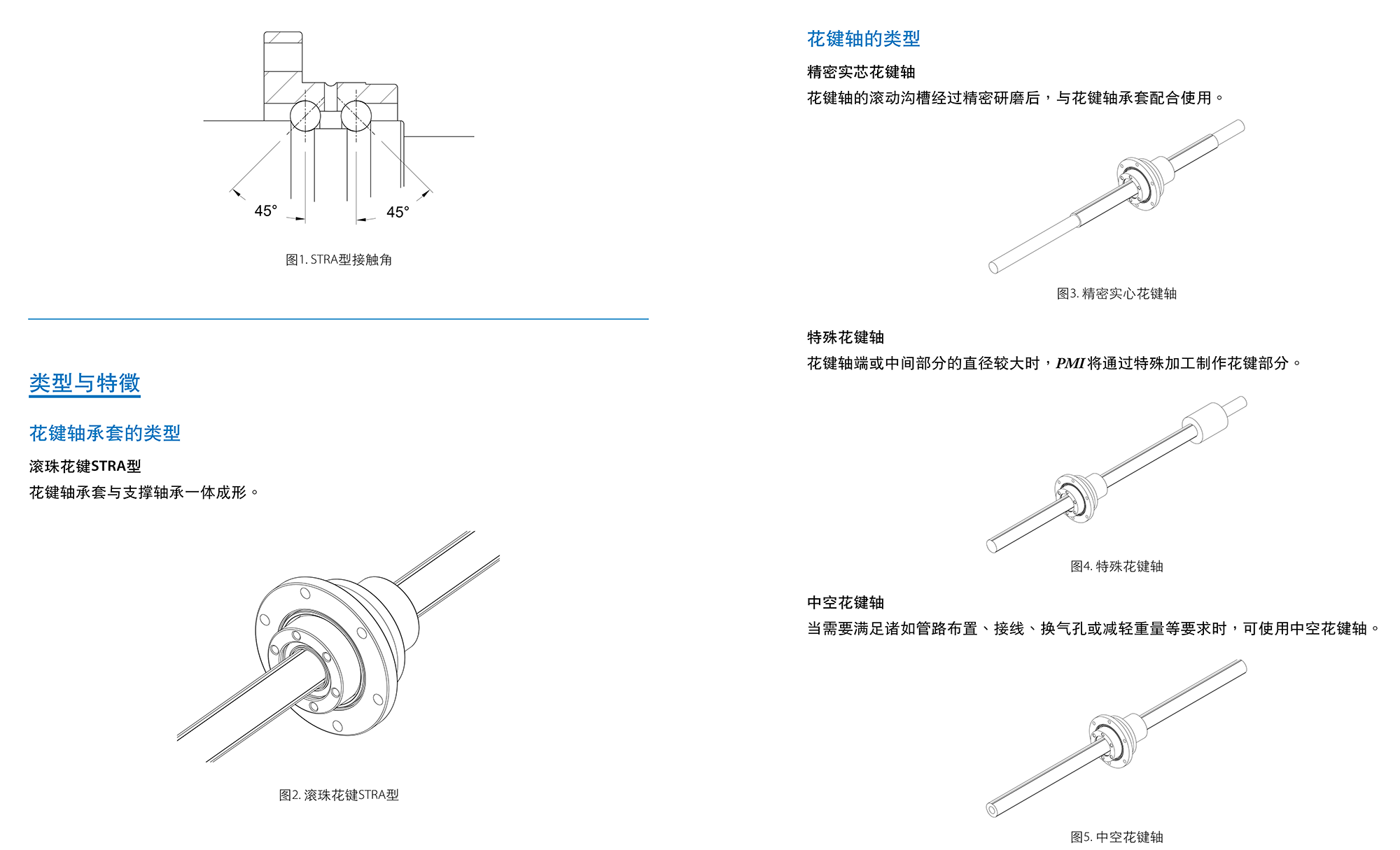

作动时精密花键侧支撑轴承设计45˚接触角,承受具相同轴向与径向力。
