直线导轨

标准型四列式滚珠直线导轨 ARC/HRC/ERC系列

产品类别:直线导轨 产品品牌:CPC(台湾)

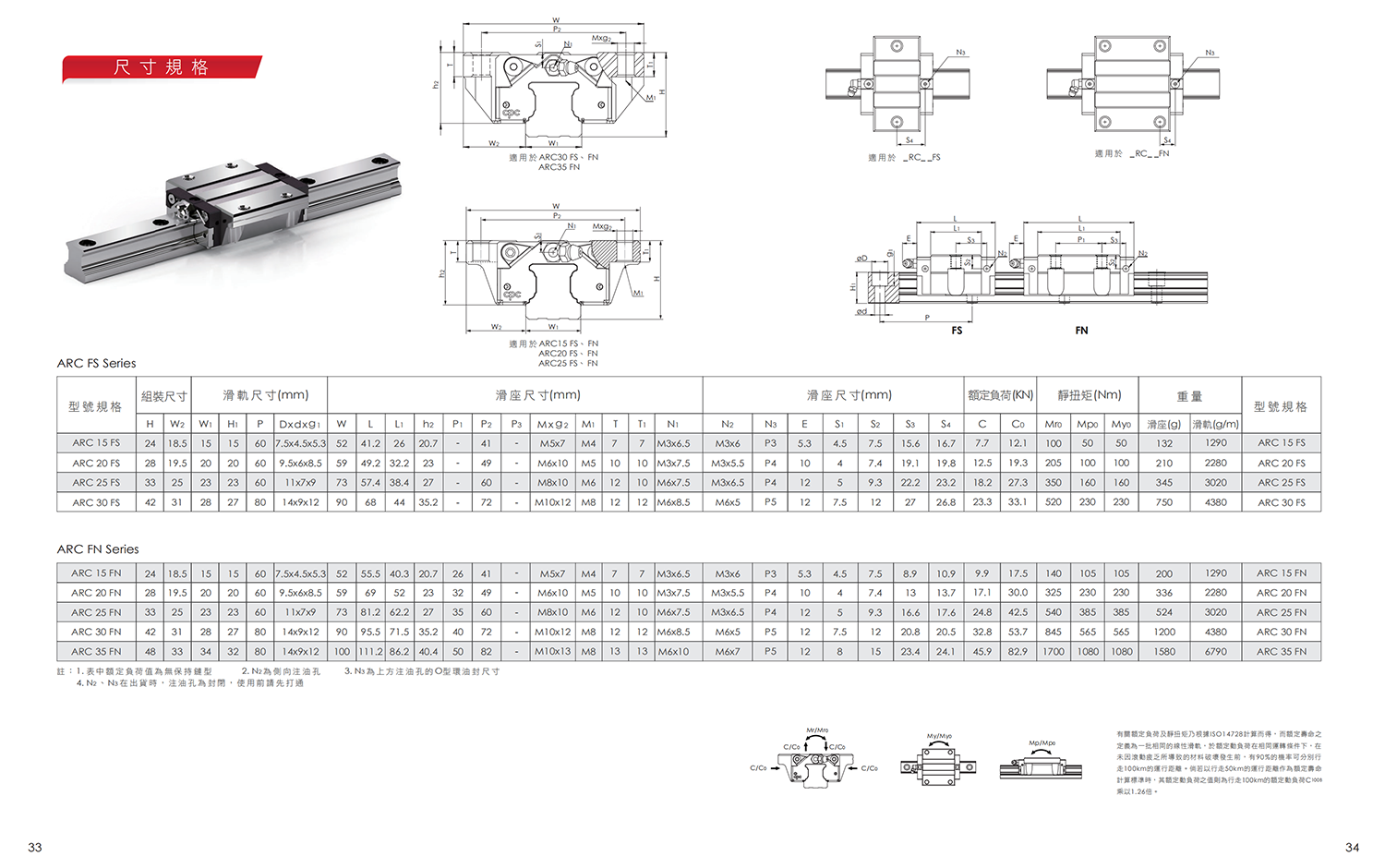

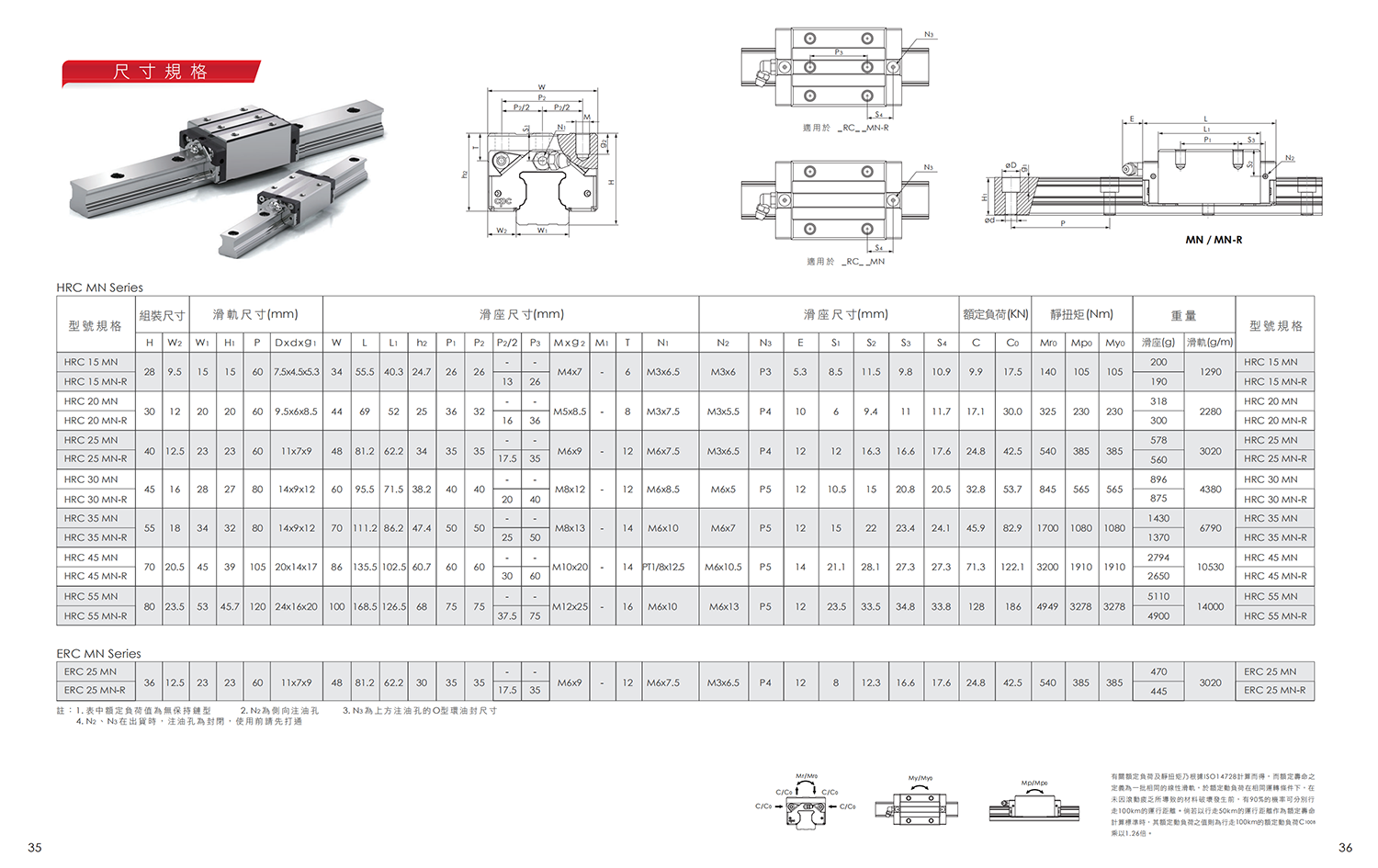

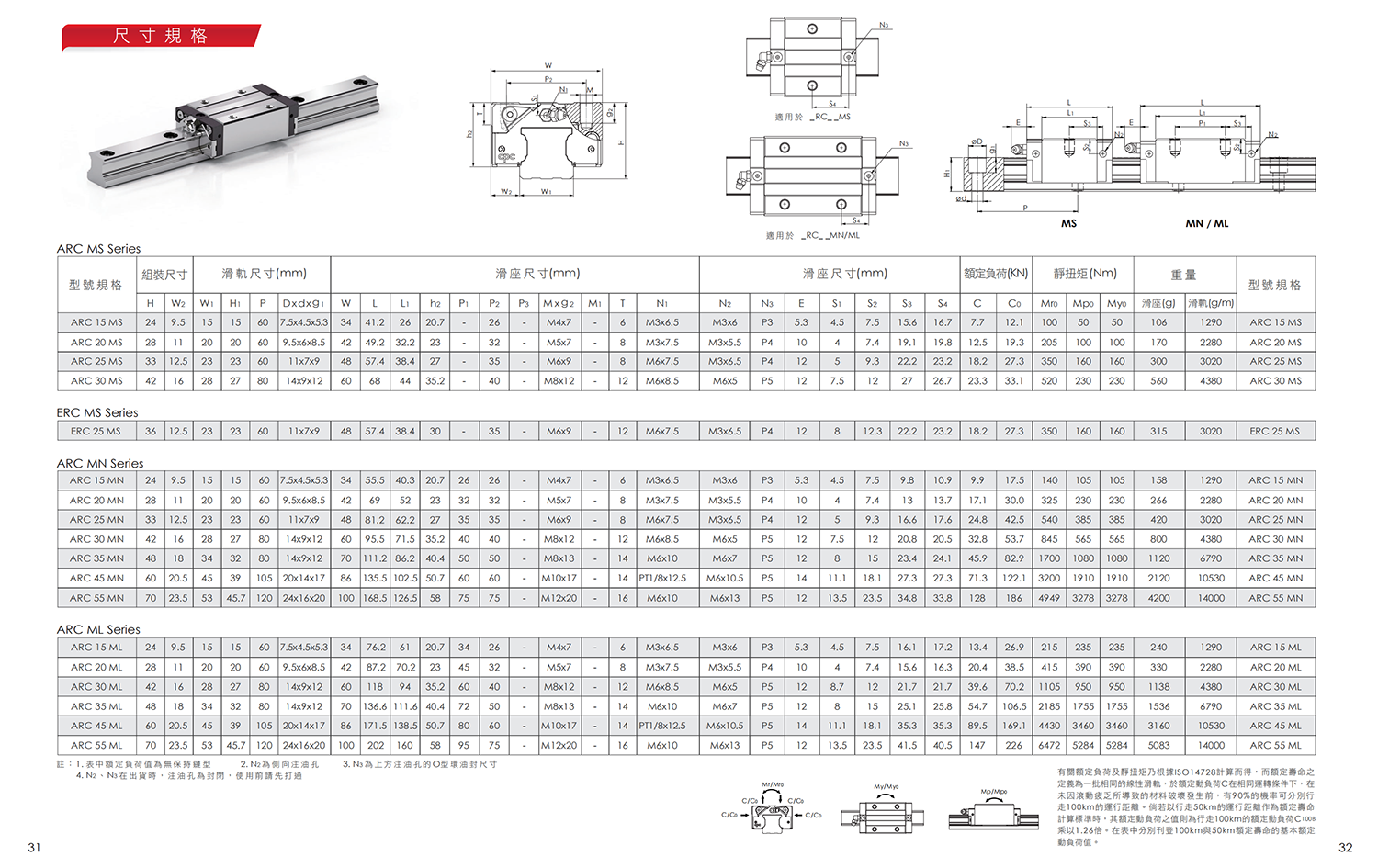

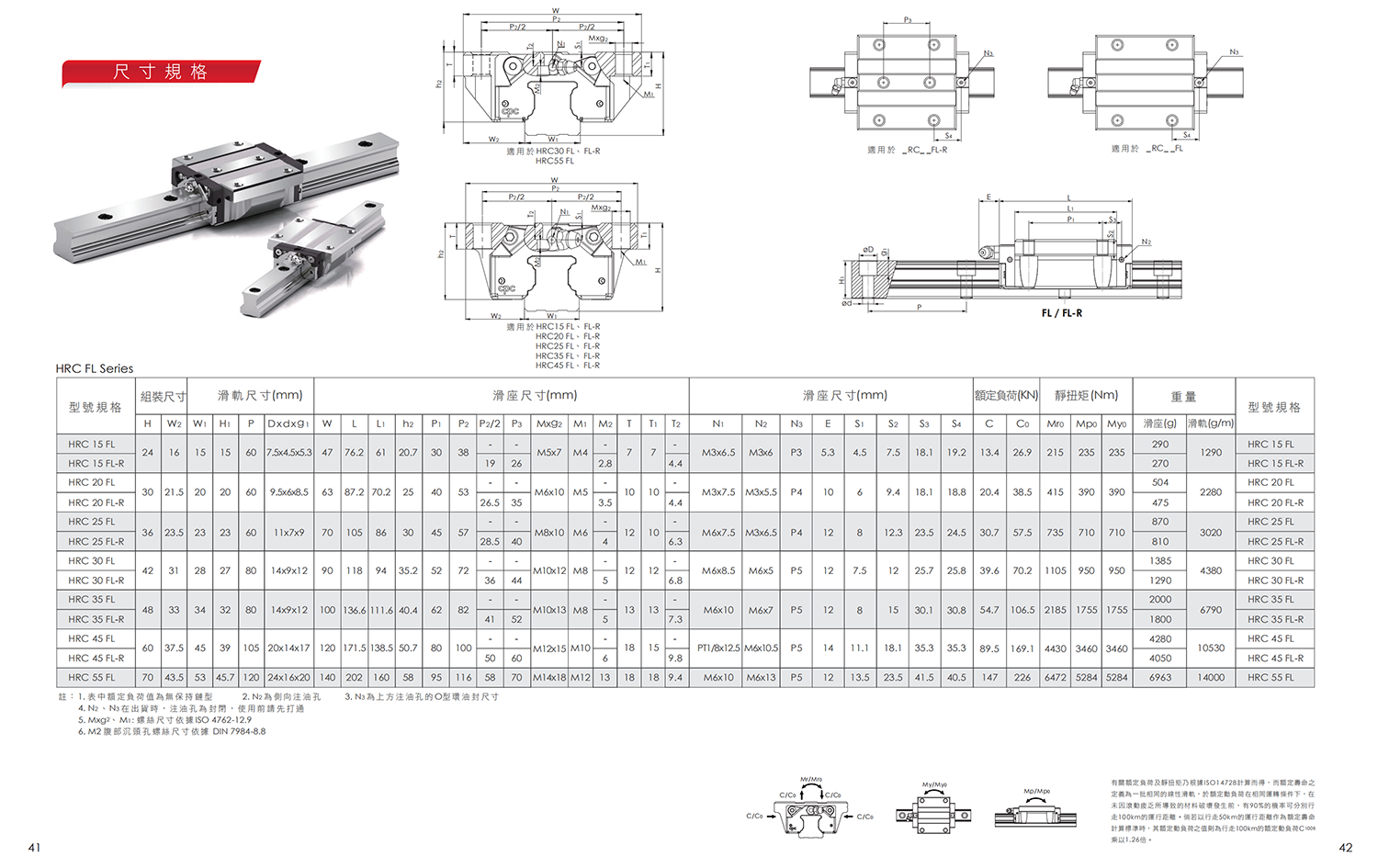

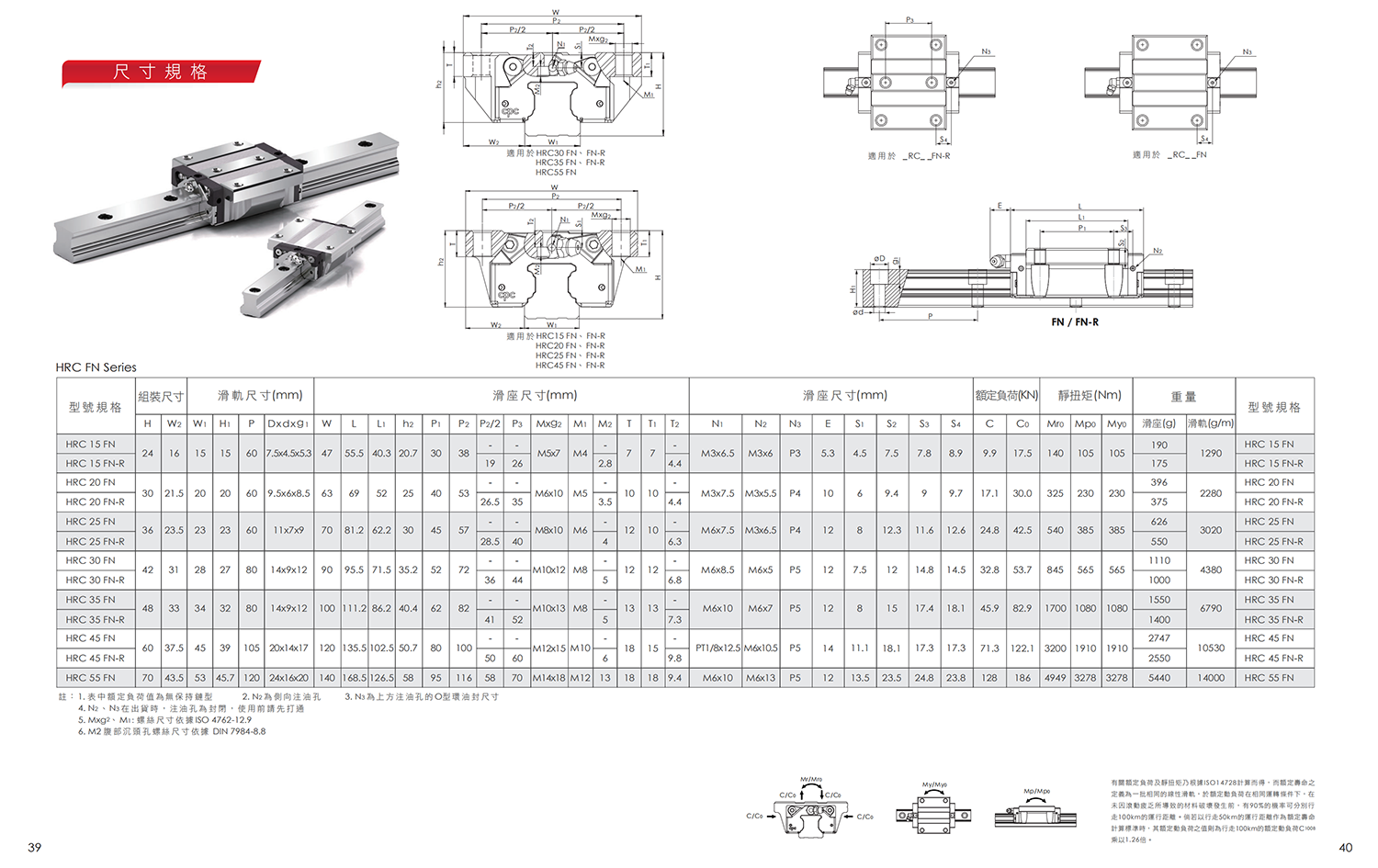

标准型四列式滚珠直线导轨 ARC/HRC/ERC系列

产品特点:

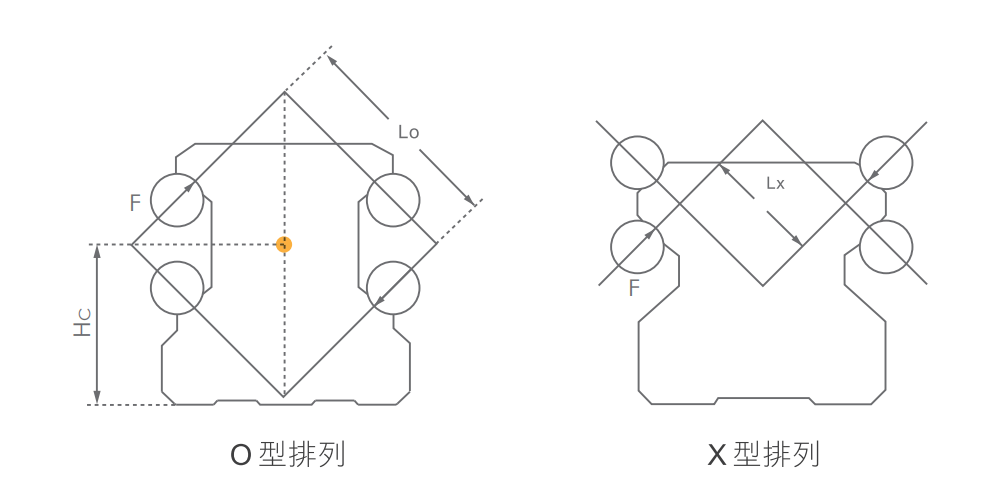

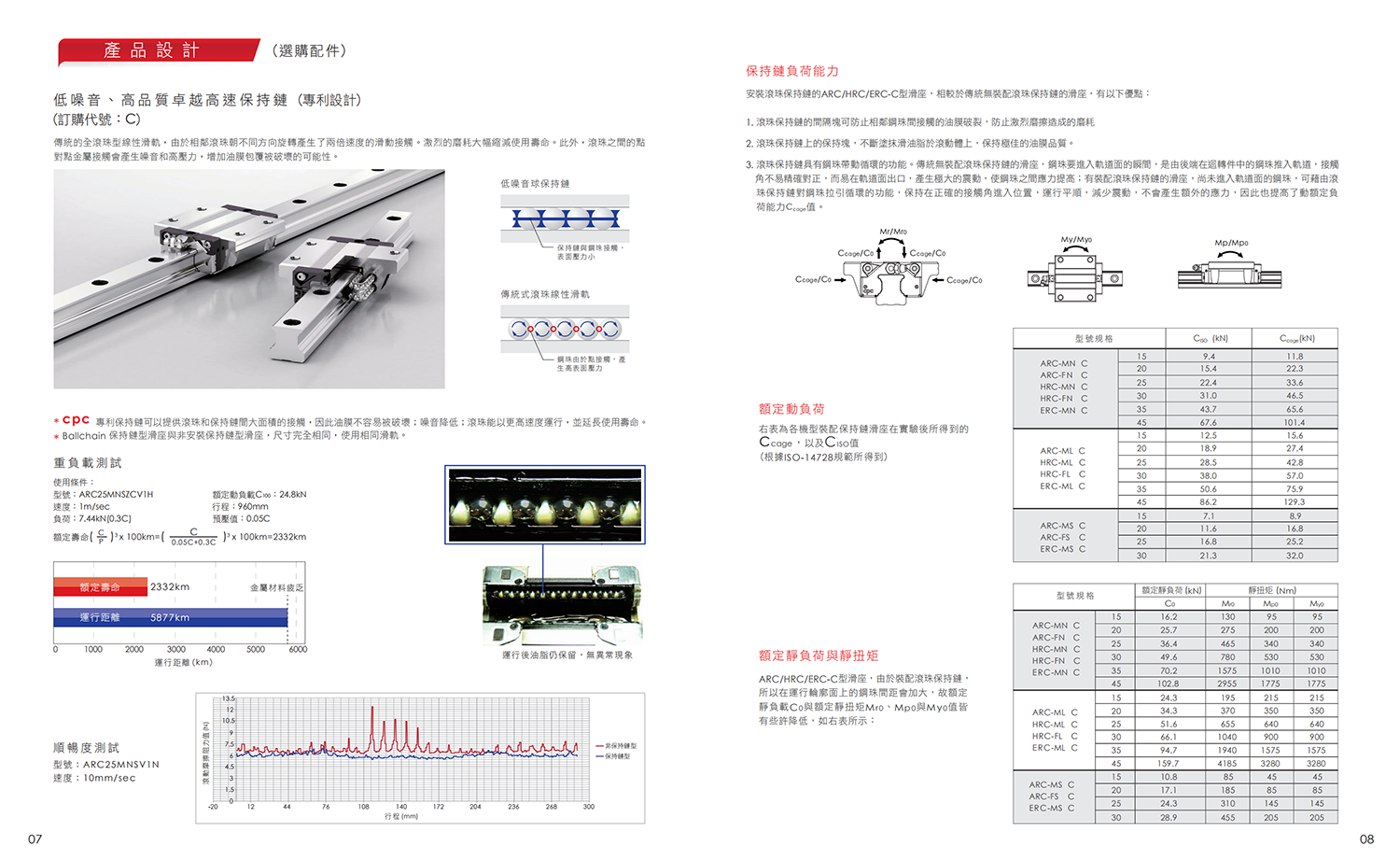

CPC标准型滚珠直线导轨系列采用O型排列四列式滚珠循环设计,滚珠导轨面与滚珠接触角为45度,可达到四方向等负荷效果。

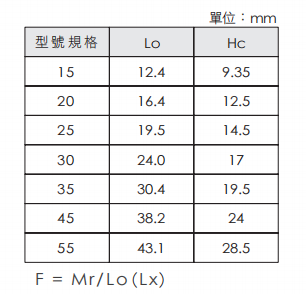

CPC特别在设计上加强力臂Lo的长度,故在承受相同外力F是,有更叫的Mr值以提高刚性及扭矩能力方面的表现。此外同机型滑座中选用较大尺寸的钢珠及较多钢球数,在负荷能力的表现上更是多出其它品牌直线导轨10%-30%,充分展现高负荷、高扭矩、高刚性功能。

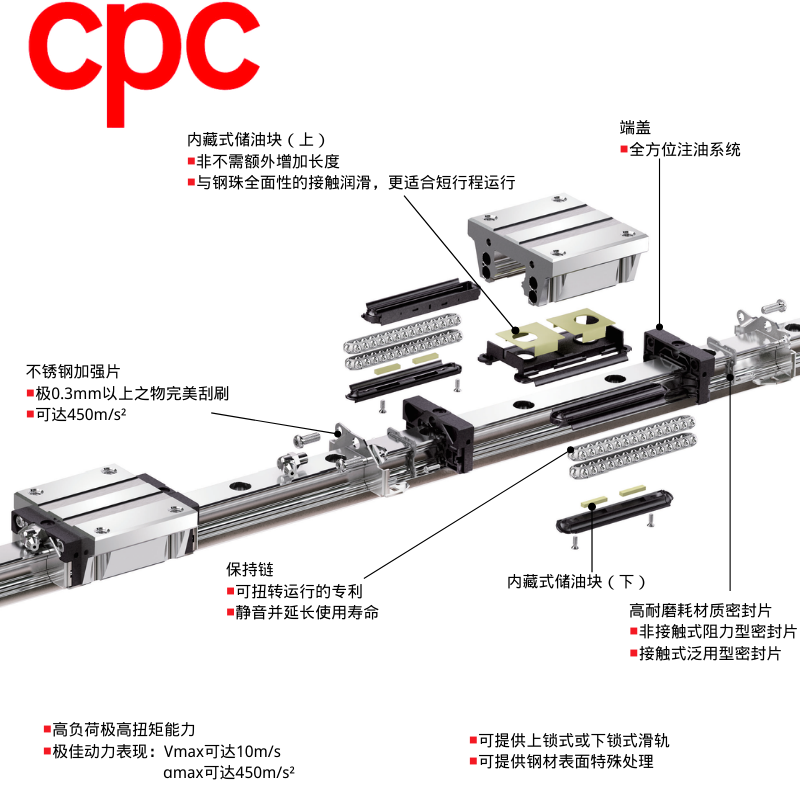

本体结构:



  • 全方向注油孔
  • 双唇式端面防尘片标准型及强效型
  • 提供表面防锈处理
  • 各方向同等负荷能力
  • 提供下锁式及上锁式滑轨
  • 高刚性结构
  • 环保与经济的润滑长期润滑间隔,最少润滑量


CPC ARC/HRC/ERC 系列滚珠线性滑轨系统採用高负荷高刚性 O 型排列 45 度接触角四列式滚珠循环设计,滚珠滑轨负荷之效果;并使用较大尺寸钢珠及较多钢珠数,以提高负荷能力,充分展现高负荷、高扭矩、高刚性功能。

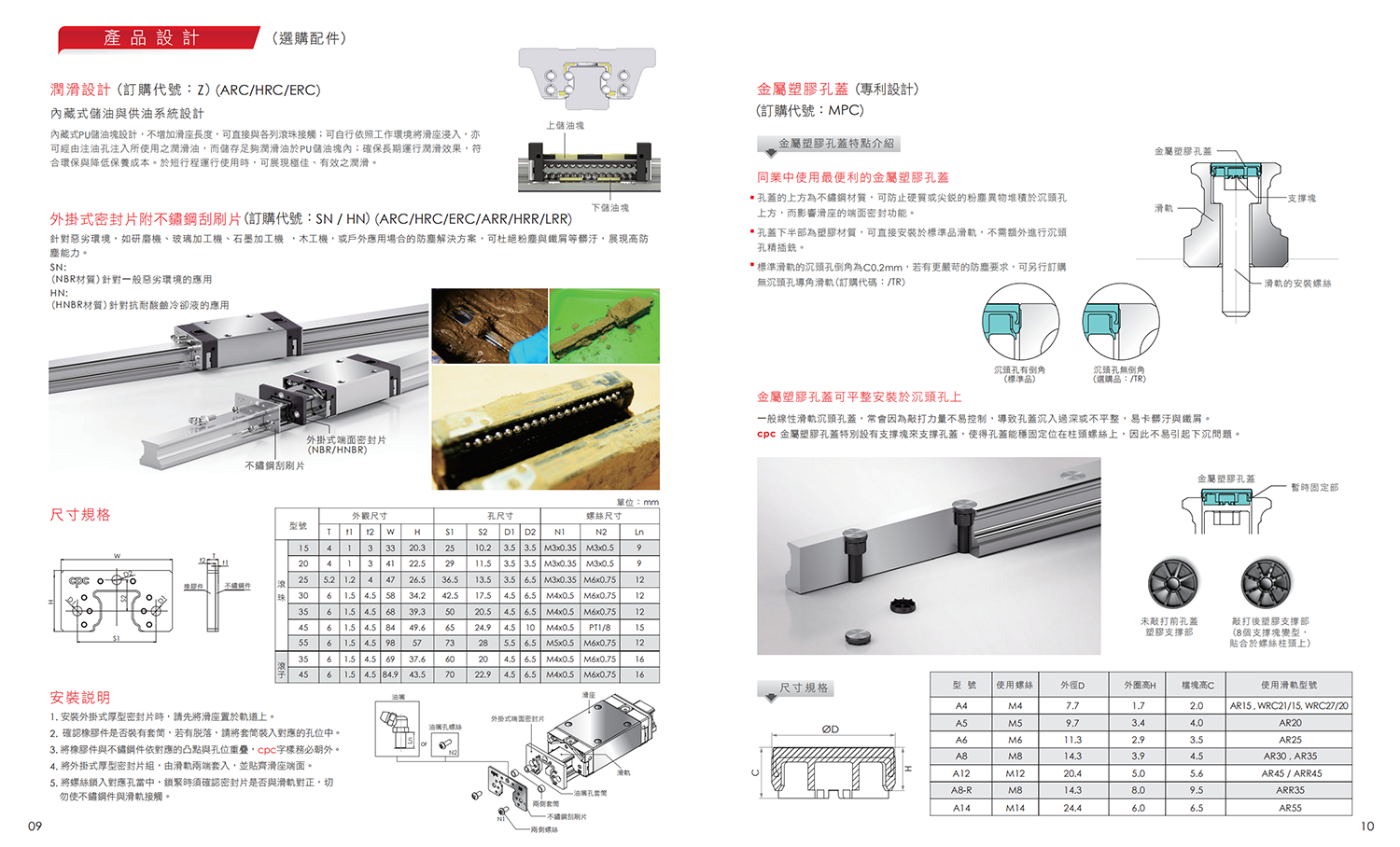

内藏式储油与供油系统设计
内藏式PU储油块设计,不增加滑座长度,可直接与各列滚珠接触;确保长期运行润滑效果,符合环保与降低保养成本。于短行程运行使用时,可展现极佳、有效之润滑。


防尘设计

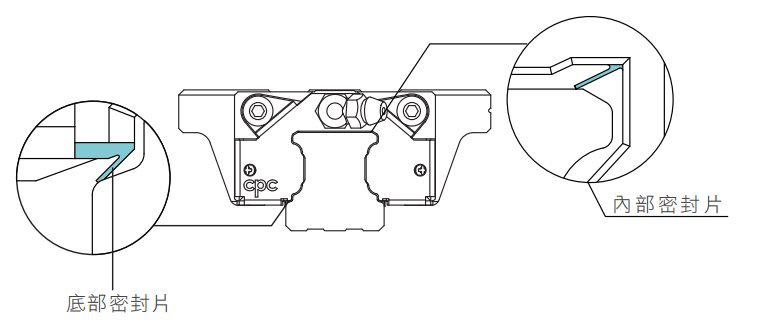

CPC 内部密封片-可有效阻挡异物从滑轨顶面进入滑座轨道内。亦可保持润滑油脂于滑座内, 延长润滑周期。

CPC 底面密封片-可防止底面方向的异物进入 及润滑油脂外泄。全方位密封设计,减少用油量、增长润滑周期,提高寿命。

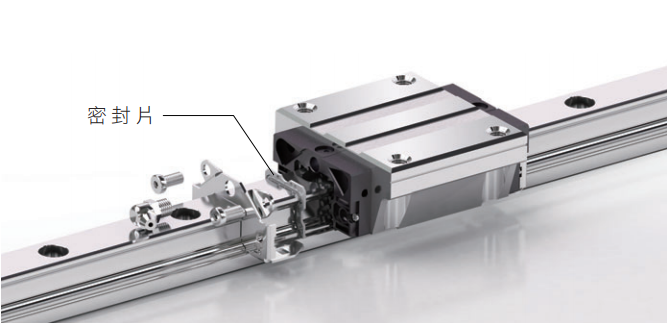

端面密封片

CPC 的双唇式端面密封片可防止端面方向的异物进入及润滑油脂外泄,工程塑料的弹性塑料比起一般橡料的耐磨能力优秀并具备抗油裂解特性。双唇式的几何能将额外的,摩擦力降至最低,目前提供(非接触式低阻力型密封片)、(接触式泛用型密封片)两种选择。

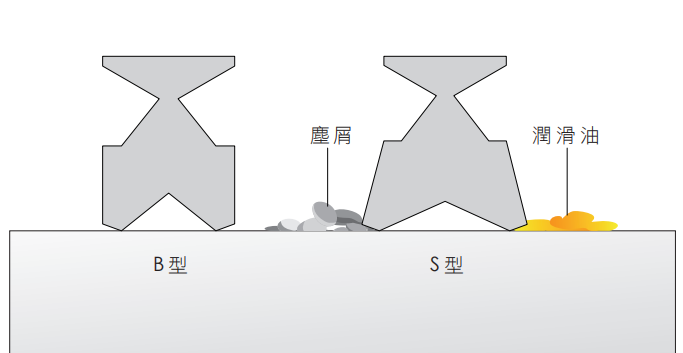

非接触式低阻力型密封片(B)

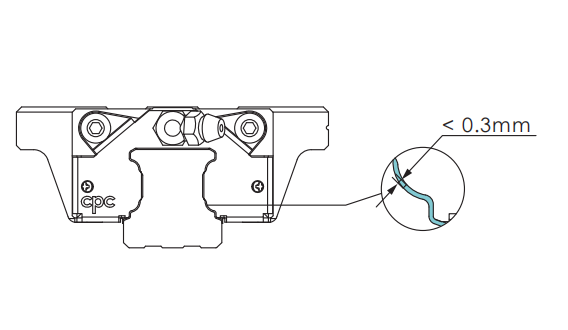

能够应用于大部分的场合。与滑轨未接触,故具备括刮刷的功能及低摩擦阻力。

接触式泛用型密封片(S)

与滑轨表面直接接触,拥有更佳的防尘能力与润滑维持。如果使用环境长时间暴露于高粉尘、木屑等中,建议使用接触式泛用型密封片,但摩擦阻力会高于标准型密封片。


密封片摩擦阻力比较

密封片上的摩擦力在新的线性滑轨上会最大,但在短暂的运作过后会渐减向一个参数。

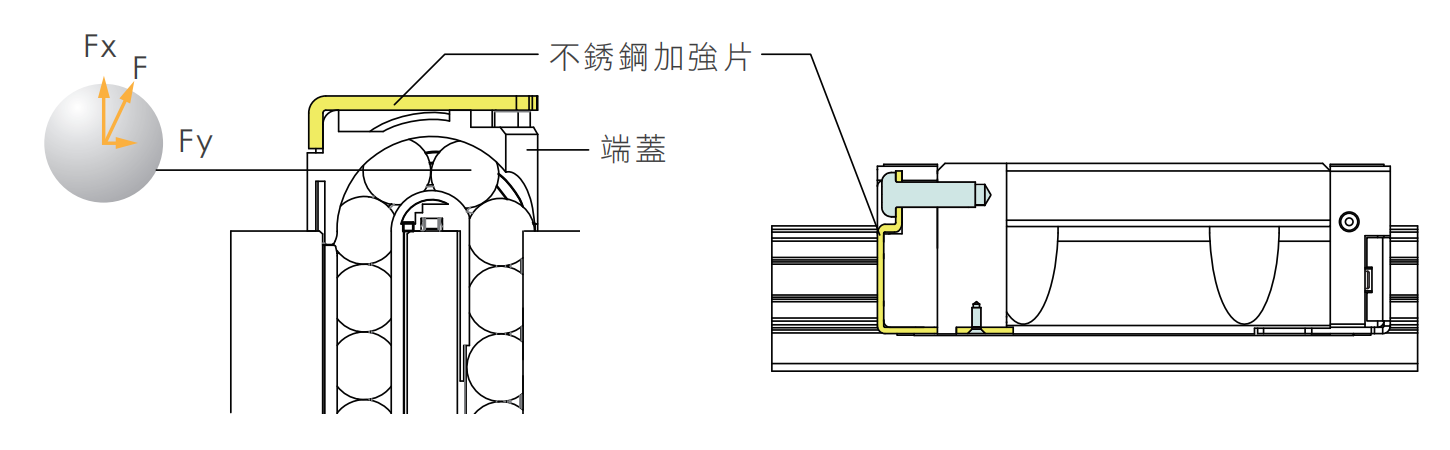

不锈钢加强片设计

端盖两端採用不锈钢加强片设计,不鏽钢加强片除具备刮刷片效果外,亦可承受更快的运行速度 (高速运行 10m/s)
