直线导轨

滚柱保持器型超高刚性型(宽幅型)SRW系列

产品类别:直线导轨 产品品牌:THK(日本)

滚柱保持器型超高刚性型(宽幅型)SRW系列


结构与特长

SRW型以滚柱保持器型LM滚动导轨SRG型为基础,加宽了轨道幅度,并将LM轨道安装孔设置为两列,因此具有很高的安装强度和安装稳定度。同时,此型号通过采用滚柱保持器,能获得低摩擦的平滑运动,是实现了长期运行而免维护的超高刚性滚柱导轨。

超高刚性

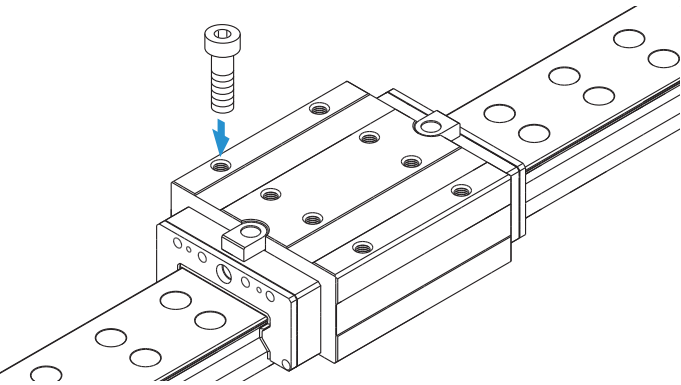

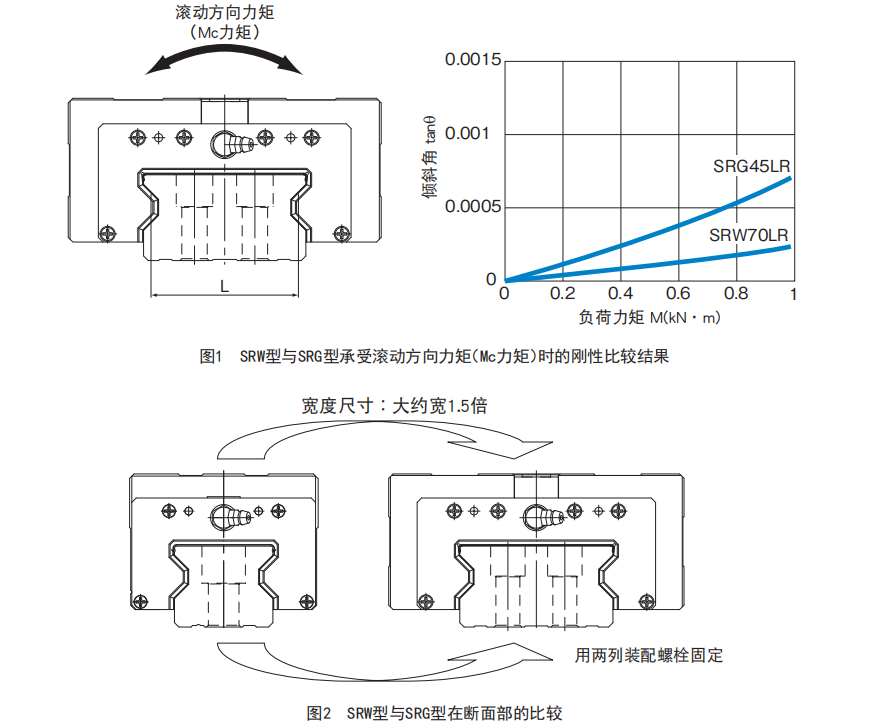

此型号加宽了轨道幅度,可以用两列装配螺栓来固定,因此安装强度有了大幅度的提高。另外,SRW型的横向滚动面距离(L)大,因此具有对滚动方向的力矩负荷(Mc力矩)承载能力较强的结构。而且,SRW型使用了弹性变形小的滚柱作为滚动体,滚柱全长为滚柱直径的1.5倍以上,因此提高了刚性。

通过防止偏移实现平滑运动
通过滚柱保持器使滚柱被均匀分隔排列进行循环,因此可以防止滑块到达负荷区时的滚柱偏移,还能最大程度地减少滚动阻力的起伏变动,从而实现平滑而稳定的运动。
长期运行而免维护

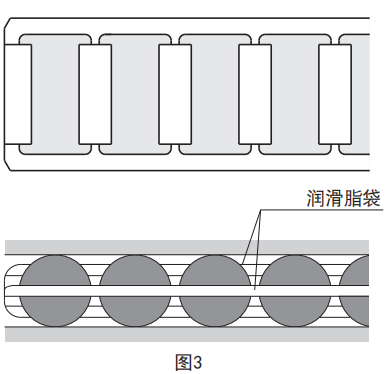

使用滚柱保持器可消除滚柱之间的相互摩擦,可使油脂保持在相邻滚柱间的润滑脂袋中。滚柱循环时,润滑脂袋能够提供隔离片和滚柱的接触曲面所必要数量的油脂,从而实现长期运行而免维护。


SRW-LR 型
